AD780是一种超高精度带隙基准电压源，可以利用4.0 V至36 V的输入提供2.5 V或3.0 V输出。它具有低初始误差、低温度漂移和低输出噪声特性，并能驱动任意大小的电容，因此AD780适合用于增强高分辨率模数转换器(ADC)和数模转换器(DAC)的性能，以及任何通用精密基准电压源应用。 独特的低裕量设计有助于利用5.0 V ± 10%输入提供3.0 V输出，从而使ADC的动态范围提升20%，其性能优于现有2.5 V基准电压源。
AD780可以用来提供最高10 mA的源电流或吸电流，并且可以在串联或分流模式下工作，无需外部器件便可提供正或负输出电压， 因此适合绝大多数的高性能基准电压源应用。 与某些竞争产品不同，AD780没有“可能不稳定区域”。 当电源端使用一个1 µF旁路电容时，该器件可以在负载条件下保持稳定。
AD780上的引脚提供的输出电压随温度呈线性变化，因此该部分可以配置为温度传感器，同时提供稳定的2.5 V或3.0 V输出。
AD780上的引脚提供的输出电压随温度呈线性变化，因此该部分可以配置为温度传感器，同时提供稳定的2.5 V或3.0 V输出。

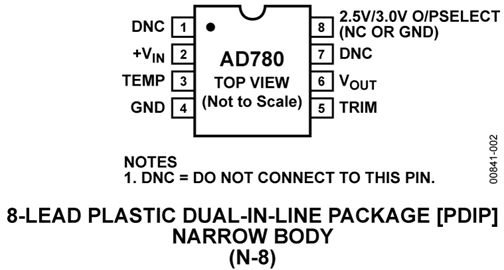

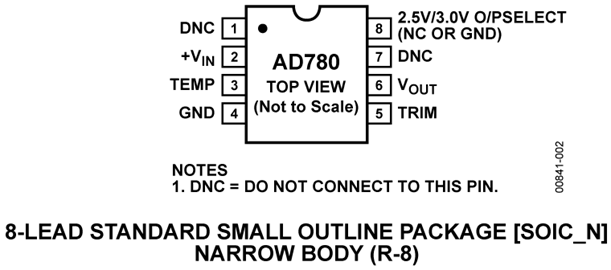

AD780以PDIP和SOIC封装提供三个等级。 AD780AN、AD780AR、AD780BN、AD780BR和AD780CR的额定工作温度范围为-40°C至+85°C。
产品特色
【用 途】 精密基准电源电路【性能 参数】双列直插8脚封装。基准电压2.5 V或 3.0 V，最大误差±1 mV，工作电流1mA。【互换 兼容】
五通道温度测控系统电路图电路采用AD780，AD7817芯片。
模拟装置AD780在这个应用中用来吸收或输出电流。
AD780可提供精密的+2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。
AD780可提供精密的+2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。
AD780可提供精密的 2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。
AD780可提供精密的 2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。在某些特殊应用中，要求UDD、UDDA端分别由两个独
该电路采用超低失真、超低噪声双电源运算放大器AD8599和超高精度带隙基准电压源AD780，能够提供具有充足建立时间的低阻抗驱动器，以及高精度基准电压，从而确保AD7999发挥最大性能。
AD780是一款超高精度基准电压源，在全部温度、负载和线路条件下均具有出色的输出稳定性。AD8210 等集成器件可提供高电压接口，并能够在分流电阻上进行双向电流监控，从而简化高端电流监控。
