产品详情

AD7822/AD7825/AD7829均为高速、1/4/8通道、微处理器兼容型、8位模数转换器（ADC），最大吞吐量为2 MSPS。三款器件都内置一个2.5 V（2%容差）片内基准电压源、一个采样保持放大器、一个420 ns的8位半快速型（half-flash）ADC和一个高速并行接口，可采用3 V ±10%和5 V ±10%单电源供电。

AD7822/AD7825/AD7829将转换启动与关断功能结合在一个引脚上，即CONVST引脚，这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束，即EOC（转换结束）信号变为高电平后，会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平，则ADC关断。AD7822和AD7825还具有单独的关断引脚（参见“工作模式”部分）。

利用该并行接口，可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑，因此很容易实现到微处理器地址空间的映射。利用EOC脉冲，这些ADC可以分别独立工作（参见“并行接口”部分）。

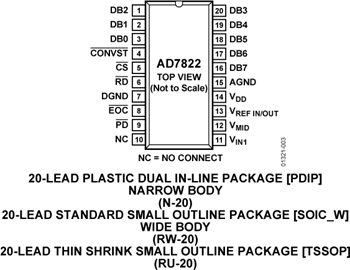

AD7822和AD7825均提供三种封装：20引脚和24引脚、0.3英寸宽、塑料双列直插式封装（PDIP）；20引脚和24引脚标准小形集成封装（SOIC）；以及20引脚和24引脚超薄紧缩小型封装（TSSOP）。AD7829也提供三种封装：28引脚、0.6英寸宽PDIP；28引脚SOIC；以及28引脚TSSOP。

产品聚焦

1. 快速转换时间。AD7822/AD7825/AD7829的转换时间为420 ns，更快的转换时间使实时系统中的DSP处理效率最高。
2. 模拟输入范围调节。用户可利用V(MID)引脚使输入范围偏移，此特性可降低单电源运算放大器的要求，并考虑系统失调。
3. 全功率带宽（FPBW）采样保持。采样保持放大器具有出色的高频性能。AD7822/AD7825/AD7829能够转换频率最高达10 MHz的满量程输入信号，因此，这些器件适合子采样应用。
4. 通道选择。无需对器件执行写入操作便可进行通道选择。
