AD7825

3 V/5 V、2 MSPS、8位、1/4/8通道采样ADC

AD7825产品信息:

概览

优势和特点

  • 8位半快速型(half-flash)ADC,转换时间为420 ns
  • 1/4/8单端模拟输入通道,并提供输入偏移调节
  • 片内采样保持
  • 提供最高10 MHz输入频率的信噪比性能
  • 转换结束时自动关断
  • 片内基准电压源(2.5 V)
  • 工作电压范围较宽:3 V ±10%和5 V ±10%
  • 输入范围:
    0 V至2 V p-p,V(DD) = 3 V ±10%
    0 V至2.5 V p-p,VDD = 5 V ±0%
  • 灵活的并行接口,利用EOC脉冲可独立工作

产品详情

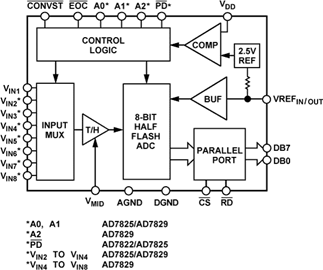

AD7822/AD7825/AD7829均为高速、1/4/8通道、微处理器兼容型、8位模数转换器(ADC),最大吞吐量为2 MSPS。三款器件都内置一个2.5 V(2%容差)片内基准电压源、一个采样保持放大器、一个420 ns的8位半快速型(half-flash)ADC和一个高速并行接口,可采用3 V ±10%和5 V ±10%单电源供电。

AD7822/AD7825/AD7829将转换启动与关断功能结合在一个引脚上,即CONVST引脚,这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束,即EOC(转换结束)信号变为高电平后,会对/CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平,则ADC关断。AD7822和AD7825还具有单独的关断引脚(参见“工作模式”部分)。

利用该并行接口,可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑,因此很容易实现到微处理器地址空间的映射。利用EOC脉冲,这些ADC可以分别独立工作(参见“并行接口”部分)。

AD7822和AD7825均提供三种封装:20引脚和24引脚、0.3英寸宽、塑料双列直插式封装(PDIP);20引脚和24引脚标准小形集成封装(SOIC);以及20引脚和24引脚超薄紧缩小型封装(TSSOP)。AD7829也提供三种封装:28引脚、0.6英寸宽PDIP;28引脚SOIC;以及28引脚TSSOP。

产品聚焦

  1. 快速转换时间。AD7822/AD7825/AD7829的转换时间为420 ns,更快的转换时间使实时系统中的DSP处理效率较高。
  2. 模拟输入范围调节。用户可利用V(MID)引脚使输入范围偏移,此特性可降低单电源运算放大器的要求,并考虑系统失调。
  3. 全功率带宽(FPBW)采样保持。采样保持放大器具有出色的高频性能。AD7822/AD7825/AD7829能够转换频率最高达10 MHz的满量程输入信号,因此,这些器件非常适合子采样应用。
  4. 通道选择。无需对器件执行写入操作便可进行通道选择。

应用

  • 数据采集系统、DSP前端
  • 磁盘驱动器
  • 移动通信系统、子采样应用
  • AD7825数据手册:

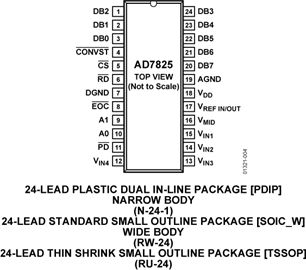

    AD7825引脚功能、电路图:
