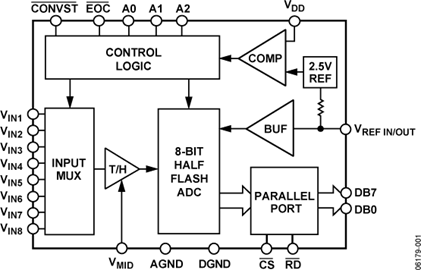

AD7829-1是一款高速、8通道、微处理器兼容型、8位模数转换器（ADC），最大吞吐量为2 MSPS。该器件内置一个2.5 V（2%容差）片内基准电压源、一个采样保持放大器、一个420 ns的8位半快速型（half-flash）ADC和一个高速并行接口，可采用3 V ±10%和5 V ±10%单电源供电。
AD7829-1将转换启动与关断功能结合在一个引脚上，即CONVST引脚，这样便可实现在一次转换结束时自动关断的独特省电模式。当转换结束，即EOC（转换结束）信号变为高电平后，会对CONVST引脚上的逻辑电平进行采样。如果它在该点为逻辑低电平，则ADC关断。利用该并行接口，可方便地与微处理器和DSP进行接口。这些器件仅使用地址解码逻辑，因此很容易实现到微处理器地址空间的映射。
利用EOC脉冲，这些ADC可以分别独立工作（参见“并行接口”部分）。
AD7829-1提供两种封装：28引脚、宽体、小形集成封装（SOIC_W）和28引脚超薄紧缩小型封装（TSSOP）。
