产品详情

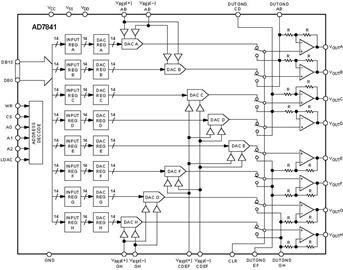

AD7841在单芯片上集成了8个14位缓冲电压输出DAC。它采用±5 V基准电压，输出电压满量程范围为±10 V。共有3个配有缓冲输入的独立差分基准电压：一个用于DAC A和B，一个用于DAC G和H，一个用于DAC C、D、E和F。在WR、CS和DAC地址引脚A0-A2的控制下，AD7841将来自外部总线的14位并行数据载入其中一个输入锁存器。当DAC寄存器接收到新数据时，DAC输出就会更新。各DAC输出均利用增益为2的放大器进行缓冲，通过DUTGND引脚可以将一个外部DAC失调电压插入放大器。AD7841采用44引脚PQFP封装。
