AD7846

16位电压输出CMOS DAC

AD7846产品信息:

概览

优势和特点

  • 16位单调性(在整个温度范围内)
  • 积分线性误差:±2 LSB
  • 与微处理器兼容,具有回读功能
  • 单极性或双极性输出
  • 乘法功能
  • 低功耗:100 mW(典型值)

产品详情

AD7846是一款16位DAC,采用ADI公司的线性兼容CMOS工艺制造。它内置VREF+和VREF-参考输入和片内输出放大器。它们可配置为具有单极性输出范围(0 V至+5 V、0 V至+10 V)或双极性输出范围(±5 V、±10 V)。

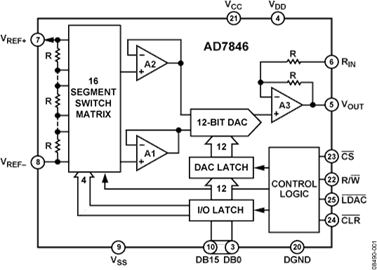

该DAC采用分段式架构。各段为16电阻串形式,由DAC锁存器中的四个MSB进行选择。各段的两个触点均采用放大器进行缓冲,并馈入一个12位DAC,进而提供12位分辨率。这种架构可以确保16位单调性。两个缓冲放大器的输入失调电压严格匹配,使该器件具有出色的积分线性度。

除了出色的精度规格外,AD7846还提供全面的微处理器接口。它具有16个数据输入/输出引脚,另外还有控制线路(CS、R/W、LDAC和CLR)。R/W和CS允许读写I/O锁存器。

这是一种回读功能,对ATE应用很有用。LDAC允许同时更新多DAC系统中的各DAC,CLR线路则可以将DAC锁存器的内容复位为00…000或10…000,具体取决于R/W的状态。

这意味着在单极性和双极性两种配置中,DAC输出均可以复位为0 V。

AD7846提供28引脚塑料、陶瓷和PLCC三种封装。

产品聚焦

  1. 16位单调性
    AD7846在整个温度范围内确保16位单调性,适合闭环应用。
  2. 回读
    用于ATE系统时,AD7846可以回读DAC寄存器的内容,从而尽可能减少软件程序。
  3. 功耗
    AD7846具有100 mW功耗,是市场上功耗较低的高精度DAC。

AD7846数据手册:

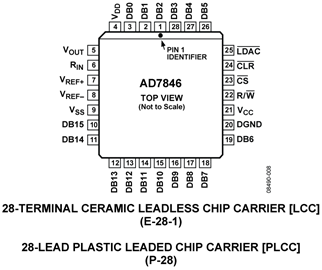

AD7846引脚功能、电路图:

AD7846

【用 途】 【性能 参数】

一种基于DSP的高精度波形发生器的设计

张鹏,陈健   摘要:使用tms320vc54x系列dsp控制模数转换器ad7846,设计出幅度可精确至1毫伏的波形发生器。文中给出了具体的硬件实现框图以及用来产生波形的dsp汇编源程序。  关键词:dsp;ad7846;波形发生器引言随着电子技术的发展,波形发生器已经广泛的应用在通信,控制,测量等各个领域。

并行D/A转换器AD7846及其接口设计

概述ad7846是美国ad(analog??
