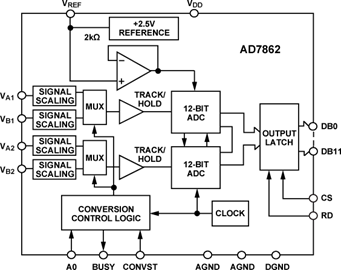

AD7862是一款高速、低功耗、双核12位模数转换器（ADC），采用+5 V单电源供电。该器件内置两个4 微秒（µs）逐次逼近型ADC、两个采样保持放大器、一个+2.5 V内部基准电压源和一个高速并行接口。4个模拟输入组成两个通道（A和B），通过A0输入选择通道。每个通道的两个输入（V(A1)与V(A2)或V(B1)与V(B2)）可同时进行采样和转换，从而保留这两个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V （AD7862-10）、±2.5 V （AD7862-3）和0至2.5 V （AD7862-2）。模拟输入均具有过压保护，允许输入电压分别达到±17 V、±7 V或+7 V而不会造成损坏。
单一转换开始信号（CONVST）同时将两个采样保持放大器置于保持状态，并启动两个输入上的转换操作。BUSY信号表示转换结束，此时便可读取两个通道的转换结果。转换结束后的第一次读取操作访问V(A1)或V(B1)的结果，而第二次读取操作访问V(A2)或V(B2)的结果，具体取决于多路复用器选择A0是低电平还是高电平。该器件的读取数据通过具有标准CS和RD信号的12位并行数据总线进行。
除线性度、满量程和失调误差等传统直流精度规格外，该器件的动态性能参数也做了详细规定，包括谐波失真和信噪比。
AD7862采用ADI公司的线性兼容CMOS （LC(2)MOS）工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。它提供28引脚SSOP、SOIC和DIP三种封装。
【用 途】 12位模数转换器【性能 参数】 采用28脚封装。是一款高速、低功耗、双核12位模数转换器。采用+5 V单电源供电。该器件内置2个4μs逐次逼近型ADC、2个采样保持放大器、1个+2．5 V内部基准电压源和1个高速并行接口。能够满足系统对采样精度和采样速度的要求。控制器件采用D
AD芯片是采样中最常用的芯片，本文主要对ADI公司的AD7862芯片进行介绍，同时为它设计了驱动接口电路。由于AD7862不能自动工作，需要给它提供相关的驱动信号才能触发它进行转换，本文用FPGA芯片给它做一个接口驱动电路，并详细的介绍了驱动电路程序的设计，设计的电路为AD7862提供了非常好的驱动作用，并在实际运用中能使其稳定的工作
为提高数据采集系统的采集精度和转换速度，设计基于AD7862和dstPIC30F6010A的数据采集系统，详细介绍AD7862和dsPIC30F6010A的特点和性能;并介绍该系统硬件部分和软件部分，实践证明
摘要：介绍了一种基于USB2.0接口的同步高速数据采集的设计方案及其软硬件的设计方法，对Cypress的USB2.0控制芯片CY7C68013和同步数据采集芯片AD7862的特性作了简要说明，同时重点介绍
本采集系统采用ADI公司生产的12位模数转换器AD7862，它是一款高速、低功耗、双核12位模数转换器。能够满足系统对采样精度和采样速度的要求。
;;;; 摘要：介绍了一种基于USB2．0接口的同步高速数据采集的设计方案及其软硬件的设计方法，对Cypress的USB2．0控制芯片CY7C68013和同步数据采集芯片AD7862的特性作了简要说明，
