AD7864 数据手册-pdf中文资料-产品介绍及应用电路

AD7864产品信息：

概览

优势和特点
产品详情

优势和特点

高速（1.65 µs）、12位ADC
4个可同时采样的输入
4个采样保持放大器
采样保持采集时间：0.35 µs
每通道转换时间：1.65 µs
转换所用通道序列可进行HW/SW选择

单电源供电
低功耗：90 mW（典型值）
输入范围选择：
±10 V、±5 V（AD7864-1）
±2.5 V（AD7864-3）
0 V至2.5 V、0 V至5 V（AD7864-2）
高速并行接口，可与3 V处理器进行接口
省电模式：20 µW（典型值）
模拟输入过压保护

产品详情

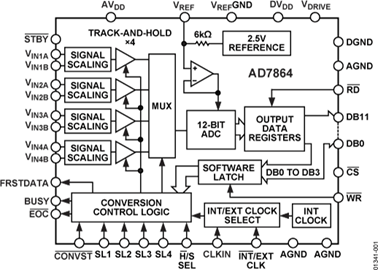

AD7864是一款高速、低功耗、4通道、12位同时采样模数转换器（ADC），采用+5 V单电源供电。该器件内置一个1.65 微秒（µs）逐次逼近型ADC、四个采样保持放大器、2.5 V基准电压源、片内时钟振荡器、信号调理电路和一个高速并行接口。4个通道上的输入信号同时进行采样，因而可保留4个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V、±5V （AD7864-1）、0至2.5 V、0至5 V （AD7864-2）和±2.5 V （AD7864-3）。模拟输入均具有过压保护，允许输入电压分别达到±20 V、+20V/-1V和+20 V/-5V，而不会损坏器件或影响正在进行的转换。

AD7864: AD7864 是一种较低速、低功耗、可以4 通道同时采样的12b A/D转换器。
高精度AD转换器AD7864与DSP的接口及应用: 内容摘要：在伺服控制系统中，电流反馈信号及电压反馈信号的采集、转换对提高系统的控制性能有着重要的作用，这就对采样精度及稳定性有了较高的要求，而AD7864则满足这一要求。基于此介绍了高精度4通道同步采样速率的12位A／D转换器AD7864的特点及其工作原理，以及在伺服控制系统中AD7864与DSP芯片TMS320F2812的接口及应用。
基于DSP的声雷达信号采集系统: 本文介绍的基于美国模拟器件公司的DSP ADSP-TS201S和ADC AD7864的信号采集系统能够满足这些要求。　　系统的设计　　1 系统功能模块划分　　声雷达信号采集系统主要由信号采集、信号
