AD7865产品信息：

概览

优势和特点
产品详情

优势和特点

快速（2.4 µs）、14位ADC
4个可同时采样的输入
4个采样保持放大器
采样保持采集时间：0.35 µs
每通道转换时间：2.4 µs
转换所用通道序列可进行HW/SW选择

单电源供电
低功耗：115 mW（典型值）
输入范围选择：
±10 V、±5 V和±2.5 V
0 V至5 V和0 V至2.5 V
高速并行接口，可与3 V处理器进行接口
省电模式：15 µW（典型值）
模拟输入过压保护

产品详情

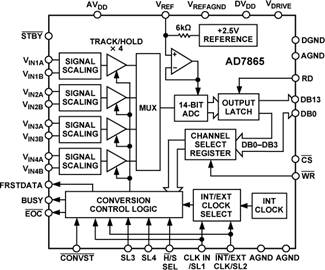

AD7865是一款快速、低功耗、4通道、14位同时采样模数转换器（ADC），采用+5 V单电源供电。该器件内置一个2.5 微秒（µs）逐次逼近型ADC、四个采样保持放大器、2.5 V基准电压源、片内时钟振荡器、信号调理电路和一个高速并行接口。4个通道上的输入信号同时进行采样，因而可保留4个模拟输入上的信号相对相位信息。该器件可接受的模拟输入范围为±10 V、±5 V或±2.5 V。模拟输入均具有过压保护，允许输入电压达到±20 V，而不会损坏器件或影响正在进行的转换。
