产品详情

AD7877是一款12位逐次逼近型ADC，具有同步串行接口以及用于驱动触摸屏的低导通电阻开关，采用2.7 V至5.25 V单电源供电（2.2 V也可正常运转），吞吐速率为125 kSPS。AD7877可用于两个输入上的电池测量、温度测量和触摸压力测量。

AD7877还具有一个2.5 V片上基准电压源。不使用时，可关断基准电压源以降低功耗。也可以使用外部基准电压，并可在1 V至+V(CC)范围内变化，模拟输入范围为0 V至V(REF)。这款器件具有关断模式，此模式下功耗不足1 µA。

片上ADC的相位采集通过STOPACQ引脚来控制，这样可以降低来自LCD的噪声影响。用户可编程转换控制包括可变采集时间及第一转换延迟。每次转换可利用多达16个均值。该器件还有一个片上DAC，用来控制LCD背光或对比度。AD7877采用转换序列器与定时器，可在从模式或主模式下工作，非常适用于电池供电系统，如带电阻触摸屏的个人数字助理及其它便携式设备。

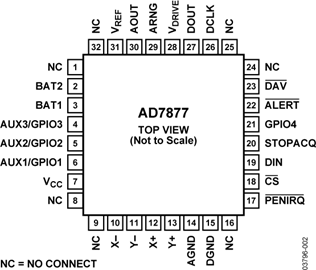

该器件提供两种封装：32引脚架构芯片级封装（LFCSP）和25引脚晶圆级芯片规模封装（WLCSP）。
