产品详情

AD7887是一款高速、低功耗、12位模数转换器（ADC），采用2.7 V至5.25 V单电源供电，吞吐量可达125 kSPS。通过输入采样保持功能可在500 ns内采集一个信号，并采用单端采样方案。AD7887的输出编码为直接二进制式，能够转换最高2.5 MHz的全功率信号。

通过片内控制寄存器可将AD7887配置为单通道或双通道工作模式。在默认的单通道模式下，AD7887可作为只读ADC工作。以单通道模式工作时，存在一个模拟输入（AIN0），并且AIN1/V (REF)引脚用作V (REF)功能。通过此V (REF)引脚，用户可使用内部的2.5 V基准电压，或者将外部基准电压加载至此V (REF)引脚，为器件提供基准电压。外部基准电压的范围为2.5 V至V (DD)，AIN0上的模拟输入范围为0至V (REF)。

以双通道模式工作时，AIN1/V(REF)引脚用作AIN1功能，以便提供第二个模拟输入通道。这种情况下，器件的基准电压通过V(DD)引脚提供，因此，AIN0和AIN1上的模拟输入范围均为0至V(DD)。

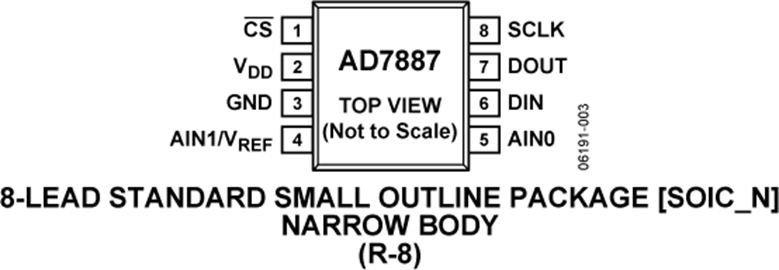

CMOS结构可确保获得低功耗，正常工作模式下的典型功耗为2 mW，省电模式下为3 µW。该器件提供8引脚、0.15英寸宽窄体SOIC和8引脚MSOP两种封装。

产品聚焦

1. 最小的12位单/双通道ADC；8引脚MSOP封装。
2. 功耗最低的12位单/双通道ADC。
3. 灵活的功耗管理选项，包括转换后自动关断功能。
4. 只读ADC功能。
5. 模拟输入范围：0 V至V(REF)。
6. （SPI /QSPI /MICROWIRE /DSP兼容）。

应用

电池供电系统（个人数字助理、医疗仪器、移动通信）

仪表和控制系统

高速调制解调器
