AD7891

真双极性输入、单电源、并行、8通道、12位高速数据采集系统

AD7891产品信息:

概览

优势和特点

  • 快速12位ADC,转换时间为1.6 微秒
  • 8个单端模拟输入通道
  • 每个通道上均提供过压保护
  • 输入范围选择:
    ± 5 V、± 10 V(AD7891-1)
    0至+2.5 V、0至+5 V、± 2.5 V(AD7891-2)
  • 并行和串行接口
  • 片内采样保持放大器
  • 片内基准电压源
  • 单电源供电、低功耗(最大值100 mW)
  • 省电模式(典型值75 µ W)


产品详情

AD7891是一款8通道、12位数据采集系统,可选择并行接口或串行接口结构。该器件内置一个输入多路复用器、一个片内采样保持放大器、一个12位高速ADC、一个+2.5 V基准电压源和一个高速接口,采用+5 V单电源供电,其两种型号可接受多种模拟输入范围:AD7891-1(± 5 V和± 10 V)及AD7891-2(0 V至+2.5 V、0 V至+5 V和± 2.5 V)。


AD7891可以通过MODE引脚来选择并行接口或串行接口结构。无论是串行接口还是并行接口,该器件均能提供标准控制输入及快速数据访问时间特性,确保与现代微处理器、微控制器和数字信号处理器实现轻松接口。


除线性度、满量程和失调误差等传统直流精度规格外,该器件的动态性能参数也做了详细规定,包括谐波失真和信噪比。


在正常模式下,典型功耗为90 mW,而在待机模式下,典型功耗则降至75 µ W。该器件提供两种封装:44引脚塑料四方扁平封装(PQFP)和44引脚塑料片式载体封装(PLCC)。



AD7891数据手册:

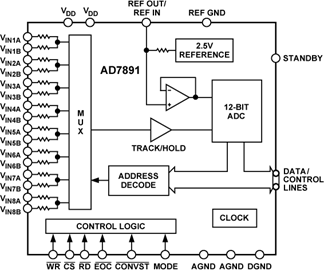

AD7891引脚功能、电路图:

AD7891

【用 途】 模/数转换器 【性能 参数】8输入通道数,吞吐率=500kSPS,并行或串行数据格式,Vdd=4.75V~5.25V,12位分辨率。
