AD7892

真双极性输入、单电源、并行、600 kSPS、12位ADC

AD7892产品信息:

概览

优势和特点

  • 快速12位ADC,转换时间为1.47微秒
  • 吞吐量:600 kSPS (AD7892-3)
  • 吞吐量:500 kSPS(AD7892-1、AD7892-2)
  • 单电源供电
  • 片内采样保持放大器
  • 高速串行和并行接口
  • 低功耗:60 mW(典型值)
  • 输入范围选择:
    ±10 V或±5 V(AD7892-1)
    0 V至+2.5 V(AD7892-2)
    ±2.5 V(AD7892-3)
  • 模拟输入过压保护
    (AD7892-1和AD7892-3)


产品详情

AD7892是一款高速、低功耗、12位模数转换器(ADC),采用+5 V单电源供电。该器件内置一个1.47微秒(µs)逐次逼近型ADC、一个片内采样保持放大器、一个内部+2.5 V基准电压源和片内多功能接口结构,通过该接口结构可以与微处理器实现串行连接和并行连接。AD7892可接受的模拟输入范围为±10 V或±5 V (AD7892-1)、0 V至+2.5 V (AD7892-2)和±2.5 V (AD7892-3)。AD7892-1和AD7892-3的模拟输入均具有过压保护,允许输入电压分别达到±17 V或±7 V而不会损坏端口。


AD7892提供两种数据输出格式可供选择:单个并行12位字或串行数据。快速总线访问时间和标准控制输入,可确保该器件与微处理器和数字信号处理器轻松实现并行接口。通过高速串行接口,该器件可以与微控制器和数字信号处理器的串行端口直接连接。


除线性度、满量程和失调误差等传统直流精度规格外,该器件的动态性能参数也做了详细规定,包括谐波失真和信噪比。


AD7892采用ADI公司的线性兼容CMOS (LC(2)MOS)工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。它提供两种封装:24引脚、0.3英寸宽、塑料或密封DIP和24引脚SOIC封装。



AD7892数据手册:

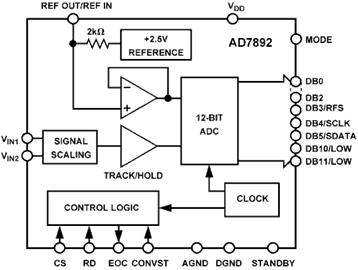

AD7892引脚功能、电路图:

AD7892

【用 途】 模/数转换器 【性能 参数】1输入通道数,吞吐率=600kSPS,并行或串行数据格式,Vdd=4.75V~5.25V,12位分辨率。

星载电子设备多余物数据采集系统的设计

此系统包括数据采集、数据缓存以及数据控制和传输,分别采用了采样率为500 k的12位A/D转换器件AD7892、16 kx18位的FIFO CY7C4265、EPM7064和USB芯片CY7C68013
