AD7893

真双极性输入、单电源、12位、串行6 µs ADC,采用8引脚封装

AD7893产品信息:

概览

优势和特点

  • 快速12位ADC,转换时间为6微秒
  • 8引脚小型DlP和SOIC封装
  • 单电源供电
  • 高速、易用的串行接口
  • 片内采样保持放大器
  • 低功耗:25 mW(典型值)
  • 输入范围选择:
    ±2.5 V(AD7893-3)
    0 V至+2.5 V(AD7893-2)
    0 V to +2.5 V for AD7893-2
    0 V至+5 V(AD7893-5)


产品详情

AD7893是一款快速、12位ADC,采用+5 V单电源供电,提供8引脚小型DIP和8引脚SOIC两种封装。该器件内置一个6微秒(µs)逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。


AD7893通过一个高速串行接口端口输出数据,这个双线串行接口具有一个串行时钟输入和一个串行数据输出,通过外部串行时钟可访问该器件中的串行数据。


除线性度、满量程和失调误差等传统直流精度规格外,AD7893的动态性能参数也做了详细规定,包括谐波失真和信噪比。


该器件可接受的模拟输入范围为±10 V (AD7893-10)、±2.5 V (AD7893-3)、0 V至+5 V (AD7893-5)或0 V至+2.5 V (AD7893-2),采用+5 V单电源供电,典型功耗仅25 mW。


AD7893采用ADI公司的线性兼容CMOS (LC(2)MOS)工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。该器件提供两种封装:8引脚、0.3英寸宽、小型塑料或密封双列直插式封装(小型DIP);以及8引脚小形集成封装(SOIC)。




AD7893数据手册:

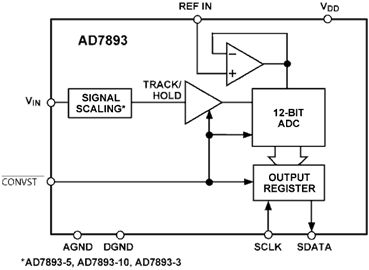

AD7893引脚功能、电路图:
