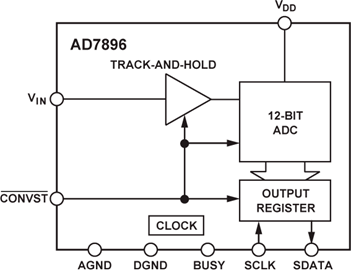

AD7896是一款快速、12位ADC，采用+2.7 V至5.5 V单电源供电，提供8引脚小型DIP和8引脚SOIC两种封装。该器件内置一个8微秒（µs）逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。
AD7896通过一个高速串行接口端口输出数据，这个双线串行接口具有一个串行时钟输入和一个串行数据输出，通过外部串行时钟可访问该器件中的串行数据。
除线性度、满量程和失调误差等传统直流精度规格外，AD7896的动态性能参数也做了详细规定，包括谐波失真和信噪比。
该器件可接受的模拟输入范围为0 V至V(DD)，采用+2.7 V至+5.5 V单电源供电，典型功耗仅9 mW。V(DD)输入同时用作器件的基准电压，因而无需外部基准电压。
AD7896提供两种采样模式：一种是高采样速率模式；另一种是针对低功耗应用的专有自动省电模式，即一旦完成转换，器件便自动进入省电模式，并在下一个转换周期开始前“唤醒”。
该器件提供两种封装：8引脚、0.3英寸宽、小型塑料或密封双列直插式封装（小型DIP）；以及8引脚小形集成封装（SOIC）。
【用 途】 模/数转换器 【性能 参数】1输入通道数,吞吐率=100kSPS,串行数据格式,Vdd=2.7V～5.5V,12位分辨率。
由CD4051和AD7896构成的ADC转换电路图 用一片CD4051分别对RGB三支激光器的6个采样信号进行选通，由Y0输出送入AD7896进行转换。
着重说明了中红外发光二极管作为红外光源的优势；详细介绍了红外气体传感器的工作原理及其在系统数据采集中的应用；AD7896在模／数转换中的运用；最后给出了系统软件设计的主程序流程图。
