产品详情

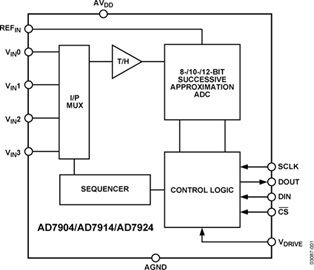

AD7924/AD7914/AD7904分别是12位、10位和8位高速、低功耗、4通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理8 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7924/AD7914/AD7904采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7904/AD7914/AD7924的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。

通过配置控制寄存器，器件的模拟输入范围可以在0 V至REF(IN)或0 V至2 × REF(IN)间选择，可采用直接二进制式或二进制补码输出编码。AD7904/AD7914/AD7924具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。

AD7904/AD7914/AD7924的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。
