产品详情

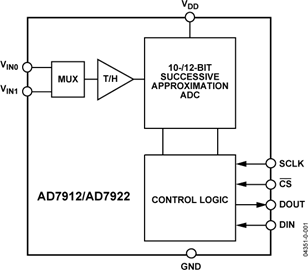

AD7912/AD7922分别是10位和12位高速、低功耗、双通道、逐次逼近型ADC，采用2.35 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理6 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

通过DIN引脚选择需转换的通道，工作模式则由CS控制。DOUT引脚的串行数据流有一个通道识别位和一个模式识别位，可提供所转换通道和当前工作模式的相关信息。

由于采用菊花链工作模式，因此数个AD7912/AD7922器件可以通过菊花链配置形式连接起来。在菊花链模式下，用户可以从菊花链内的ADC中读取转换结果。

AD7912/AD7922采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。 rates.

基准电压从V (DD)获得，从而为ADC提供了最宽的动态输入范围，因此，其模拟输入范围为0至V (DD)。转换速率取决于SCLK信号。
