产品详情

AD7927是一款12位、高速、低功耗、8通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达200 kSPS。该器件内置一个低噪声、宽带宽采样保持放大器，可处理8 MHz以上的输入频率。 <p<></p<>

转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7927采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7927的最大功耗为1.2 mA；采用5 V电源时，最大功耗为1.5 mA。

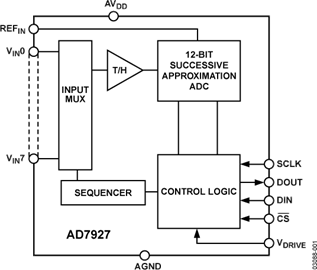

通过配置控制寄存器，器件的模拟输入范围可以在0 V至REF(IN)或0 V至2 × REF(IN)间选择，可采用标准二进制或二进制补码输出编码。AD7927具有8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。

AD7927的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。SCLK频率为20 MHz 时，转换时间可缩短至800 ns。

产品聚焦

1. 高吞吐量、低功耗。AD7927的吞吐量高达200 kSPS。在最高吞吐量下，采用3 V电源时，AD7927的最大功耗为3.6 mW。
2. 8个带通道序列器的单端输入。可以选择通道顺序，ADC将按该顺序循环执行转换。
3. 利用V(DRIVE)功能实现单电源供电。AD7927采用2.7 V至5.25 V单电源供电，利用V(DRIVE)功能，串行接口可直接连至独立于AV(DD)的3 V或5 V处理器系统。
4. 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。该器件还提供多种关断模式，可在较低吞吐量下实现高功效，完全关断时的最大功耗为0.5 µA。
5. 无流水线延迟。该器件采用标准逐次逼近型ADC，通过CS输入引脚可实现对每次采样时间的精确控制。

数据手册, Rev. B, 12/08
