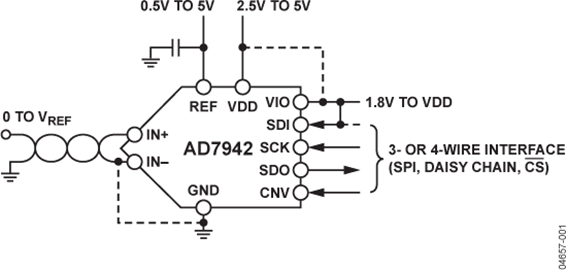

AD7942是一款14位、电荷再分配、逐次逼近型PulSAR ADC，采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个低功耗、高速、14位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。 还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。 在CNV上升沿，AD7942对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至V(REF)。 基准电压(V(REF))由外部提供，最高可设置为电源电压。 其功耗和吞吐量呈线性变化关系。
SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。 采用独立电源(VIO)时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

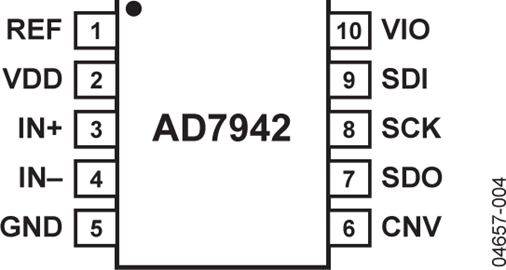

AD7942采用10引脚MSOP或10引脚LFCSP封装，但尺寸与8引脚MSOP或SOT-23封装相同，工作温度范围为-40℃至+85℃。
