AD7946产品信息：

概览

优势和特点
产品详情

优势和特点

14位分辨率、无失码
吞吐速率：500 kSPS
积分非线性(INL)：典型值±0.4 LSB，最大值±1 LSB（FSR的±0.0061%）
信纳比(SINAD)：85 dB（20 kHz时）
总谐波失真(THD)：-100 dB（20 kHz时）
伪差分模拟输入范围
- 0 V至REF（REF可高达VDD）
无流水线延迟
采用5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
专有串行接口
- SPI/QSPI /MICROWIRE /DSP兼容
以菊花链形式连接多个ADC，并能提供繁忙指示
功耗
- 3.3 mW（5 V/100 kSPS时）
- 3.3 μW（5 V/100 SPS时）
待机电流：1 nA
10引脚MSOP（MSOP-8尺寸）和
- 3 mm × 3 mm LFCSP（SOT-23尺寸）
与16位AD7686引脚兼容

产品详情

AD7946是一款14位、500 kSPS、电荷再分配、逐次逼近型模数转换器(ADC)，采用5 V单电源(VDD)供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压(REF)由外部提供，最高可设置为电源电压。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立电源VIO时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

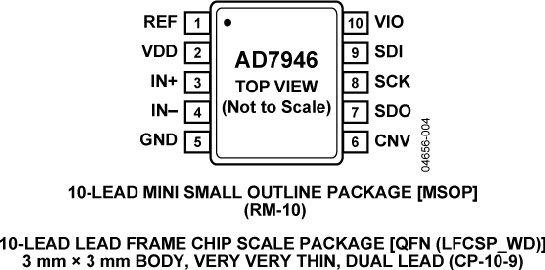

AD7946采用10引脚µSOIC封装或10引脚QFN （LFCSP）封装，工作温度范围为-40°C至+85°C。

应用

电池供电设备
数据采集
仪器仪表
医疗仪器
过程控制

ADI数字可设置增益仪表放大器AD8253增益达1000_模拟技术: 此外，AD8253非常适合与高性能ADC匹配工作，例如ADI公司的AD7621，AD7671，AD7674，AD7677，AD7678，AD7679，AD7685，AD7612和AD7946以及AD7947
ADI数字可设置增益仪表放大器AD8253增益达1000: 此外，AD8253非常适合与高性能ADC匹配工作，例如ADI公司的AD7621，AD7671，AD7674，AD7677，AD7678，AD7679，AD7685，AD7612和AD7946以及AD7947PulSAR

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD7946

AD7946产品信息：

概览

优势和特点

产品详情

AD7946数据手册：

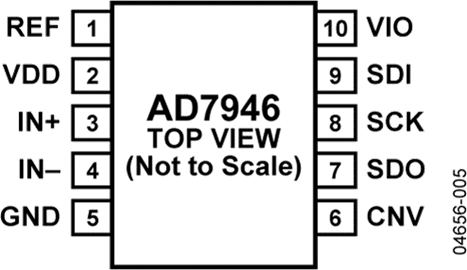

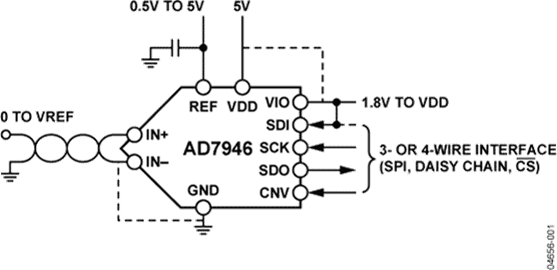

AD7946引脚功能、电路图：
