优势和特点
- 14位分辨率、无失码
- 8通道多路复用器，输入可选择：
- 吞吐速率：250 kSPS
- INL/DNL: ±0.5/±0.25 LSB （典型值）
- 信纳比(SINAD): 85 dB @ 20 kHz
- THD: -100 dB(20 kHz)
- 模拟输入范围：0 V至V(REF)（V(REF)最高为VDD）
- 多种基准电压源类型
- 内部基准电压源可选择2.5 V或4.096 V
- 外部缓冲基准电压源（高达4.096 V）
- 外部基准电压源（高达VDD）
- 内部温度传感器(TEMP)
- 通道序列器，可选单极点滤波器，繁忙指示器
- 无流水线延迟，SAR架构
- 单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5.5 V
- 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
- 功耗
- 2.9 mW（2.5 V/200 kSPS时）
- 10.8 mW（5 V/250 kSPS时）
- 待机电流：50 nA
- 20引脚4 mm × 4 mm LFCSP封装
AD7949-EP supports defense and aerospace applications (AQEC standard)- 下载 AD7949-EP 数据手册
- 军用温度范围（-55°C至+125°C）
- 受控制造基线
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12645 DSCC图纸号
产品详情
AD7949是一款8通道、14位、电荷再分配、逐次逼近型（SAR）模数转换器（ADC），采用单电源（VDD）供电。

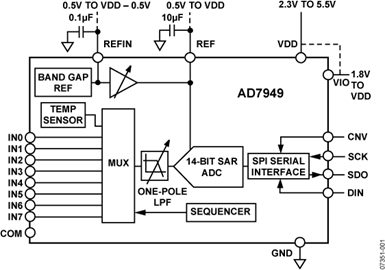

AD7949内置多通道、低功耗数据采集系统所需的元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源（可以选择2.5 V或4.096 V）和缓冲；温度传感器；可选择的1极点滤波器；以及多通道按顺序连续采样时所用的序列器。
AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。功耗与吞吐量成正比。
AD7949采用20引脚微型LFCSP封装，工作温度范围为-40°C至+85°C。
应用
- 多通道系统监控
- 电池供电设备
- 医疗仪器：ECG/EKG
- 移动通信：GPS
- 个人数字助理
- 电源线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制
