AD7981

耐高温、16位、600 kSPS PulSAR ADC

AD7981产品信息:

概览

优势和特点

  • 下载 AD7981-KGD数据手册 。还提供已知良好的裸片并完全保证达到数据手册规格性能。
  • 可在极端高温下工作
    • 额定温度范围
      • -55°C至+210°C(10引脚FLATPACK封装)
      • -55°C至+175°C(10引脚MSOP封装)
  • 高性能
    • 16位分辨率、无失码
    • 600 kSPS吞吐速率,无延迟/流水线延迟
    • 信噪比(SNR):91 dB(典型值,1 kHz输入频率)
    • 总谐波失真(THD):-102 dB(典型值,1 kHz输入频率)
    • 积分非线性(INL):±2.5 LSB(最大值),差分非线性(DNL):±0.9 LSB(最大值)
  • 低功耗
    • 2.25 mW(典型值,600 kSPS,仅VDD)
    • 4.65 mW(典型值,600 kSPS,总功耗)
    • 75 µW(典型值,10 kSPS)
  • 小尺寸
    • 10引脚3 mm × 3 mm单金属线焊MSOP
    • 10引脚0.255 mm × 0.255 mm单金属线焊FLATPACK
  • 伪差分模拟输入范围
    • 0 V至V(REF)(V(REF)在2.4 V和5.1 V之间)
  • 单电源工作:2.5 V,逻辑接口电压:1.8 V至5 V
  • SPI/QSPI/MICROWIRE/DSP兼容数字接口
  • 以菊花链形式连接多个ADC,并能提供繁忙指示

产品详情

AD7981是一款16位、逐次逼近型PulSAR 模数转换器(ADC),针对高工作温度而设计。AD7981采样速率最高达到600 kSPS,而功耗较低,采用单电源VDD供电。它是高吞吐速率、高精度、耐高温、逐次逼近型寄存器(SAR) ADC,采用小型封装,提供多功能串行端口接口(SPI)。

在CNV上升沿,AD7981对IN+与IN-之间的模拟输入电压差进行采样,范围从0 V至REF。基准电压(REF)由外部提供,并且可以独立于电源电压(VDD)。该器件的功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连接到一条三线式总线上,并提供可选的繁忙指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。

对于空间受限的应用,AD7981提供10引脚小型封装(MSOP)和10引脚陶瓷扁平封装(FLATPACK),额定工作温度范围分别为-55°C至+175°C和-55°C至+210°C。这两款封装均针对极端温度下(包括单金属线焊)的稳定性而设计,在最大额定温度情况下最多可工作1000小时。

AD7981属于ADI公司不断扩展的高温认证产品系列,如需了解ADI所有的高温系列产品及相关认证数据,请访问www. .com/hightemp。

应用

  • 井下钻探和仪器仪表
  • 航空电子
  • 重工业
  • 高温环境

AD7981数据手册:

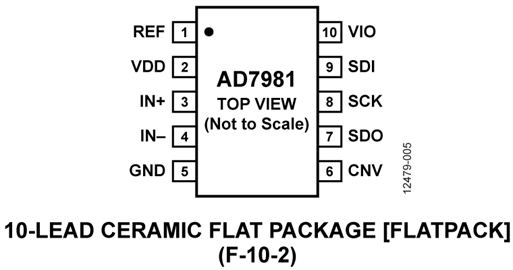

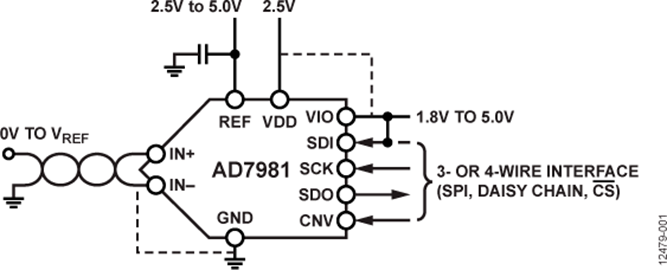

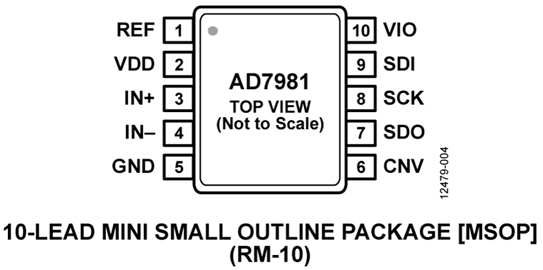

AD7981引脚功能、电路图:

一款高性能低功耗数据采集系统的设计详解

AD7981 ADC需要2.4 V至5.1 V的外部基准电压源
