AD7982 数据手册-pdf中文资料-产品介绍及应用电路

AD7982产品信息：

概览

优势和特点
产品详情

优势和特点

18位分辨率、无失码
吞吐速率：1 MSPS
低功耗 :
4 mW（1 MSPS，仅VDD）
7 mW（1 MSPS，总功耗）
70 μW (10 kSPS)
积分非线性(INL)：典型值±1 LSB，最大值±2 LSB
动态范围：99 dB

真差分模拟输入范围：±V(REF )
0 V至VREF（VREF在2.5 V至5.0 V之间）
可使用任一输入范围
可采用ADA4941轻松驱动
无流水线延迟
采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
串行接口：
SPI /QSPI /MICROWIRE /DSP兼容
以菊花链形式连接多个ADC，并能提供繁忙指示

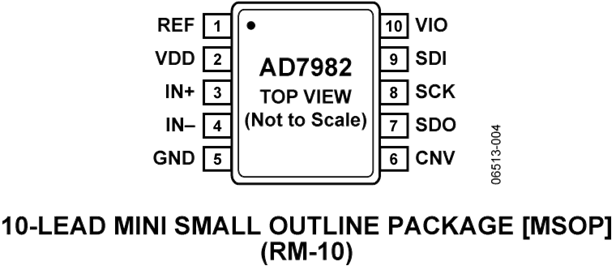

10引脚封装：MSOP（MSOP-8尺寸）和3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）

产品详情

AD7982是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7982对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至V(REF)之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。

AD7982采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为-40°C至+85°C。

应用

电池供电设备

数据采集系统

医疗仪器

地震数据采集系统

数据手册, Rev. A, 10/07

AD7982差分转换单端信号电路设计: 本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982。AD7982的差分输入电压范
AD7982差分转换单端信号电路图: 本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982.该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435AD7982的差分输入电压
18位低功耗差分PULSAR模数转换电路CN0237: 电路功能与优势图1所示电路使用超低功耗、18位1 MSPS ADC AD7982 ，由低功耗全差分放大器ADA4940-1来驱动。
AD7982差分转换单端信号电路设计 - 信号处理电子电路图: 本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982.该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435
