优势和特点
- 高性能
- 伪差分模拟输入范围
- 0 V 至 V(REF)(V(REF)在2.9 V至5 V之间)
- 吞吐速率:1.33 MSPS
- 16位分辨率、无失码
- INL:典型值±0.6 LSB,最大值±1.0 LSB
- 动态范围:93 dB,V(REF) = 5 V
- SNR: 92 dB(f(IN) = 1 kHz时,V(REF) = 5 V时)
- THD: -115 dB(f(IN) = 1 kHz时,V(REF) = 5 V时)
- SINAD: 92 dB(f(IN) = 1 kHz时,V(REF) = 5 V时)
- 低功耗
- 采用2.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 5.25 mW(1.33 MSPS,仅VDD)
- 10.5 mW(1.33 MSPS,总功耗)
- 80 μW (10 kSPS)
- 专有串行接口
- SPI-/QSPI -/MICROWIRE -/DSP-兼容(1)
- 以菊花链形式连接多个ADC,并能提供繁忙指示
- 10引脚MSOP和10引脚、3 mm × 3 mm LFCSP封装
- 宽工作温度范围:-40°C至+85°C
(1)受美国专利第6,703,961号保护。
产品详情

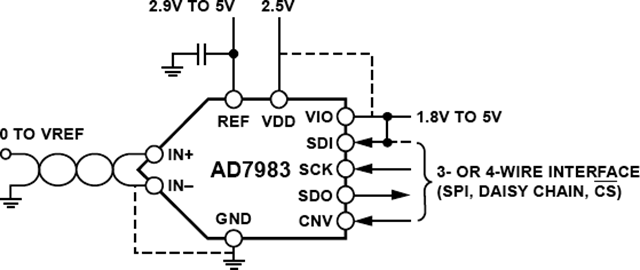

AD7983是一款16 bit、逐次逼近、模数转换器(ADC),采用单电源(V(DD))供电。它内置低功耗、高速、16 bit采样ADC和多功能串行接口端口。在CNV上升沿,它对IN+和IN-引脚之间的电压差进行采样。这两个引脚上的电压通常在0V~VREF之间以相反相位摆动。参考电压(REF)由外部提供,并且可以独立于电源(V(DD))。其功耗和吞吐率呈线性变化关系。
SPI兼容串行接口还具有利用SDI输入将几个ADC以菊花链形式串联到单个三线式总线上的能力,并提供可选的忙指示。采用独立电源VIO,它与1.8V、2.5V、3V和5V逻辑兼容。

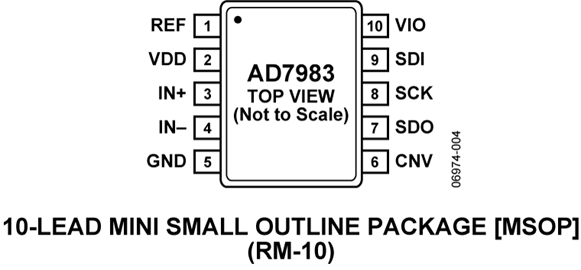

AD7983采用10-引脚MSOP或10-引脚QFN(1)(LFCSP)封装,工作温度范围为40°C~+85°C。
