AD7999

内置I2C兼容接口的4通道、8位ADC,采用8引脚SOT-23封装

AD7999产品信息:

概览

优势和特点

  • 12/10/8位ADC具有快速的转换时间:1 μs(典型值)
  • 4个模拟输入通道/3个模拟输入通道和1个基准电压输入通道
  • 额定电压(V(DD)):2.7 V至5.5 V
  • 序列器操作
  • 温度范围:-40°C至125°C
  • I(2)C兼容串行接口,支持标准、快速和高速模式
  • 两个版本均允许使用两个I(2)C地址
  • 低功耗
  • 关断模式:1 μA(最大值)
  • 8引脚SOT-23封装
  • 通过汽车应用认证


产品详情

AD7991/AD7995/AD7999是具有I(2)C 兼容接口的12/10/8位、低功耗、逐次逼近型ADC。这些器件均采用2.7 V至5.5 V单电源供电,转换时间为1微秒(µs)。采样保持放大器使这些器件均能够处理频率高达14 MHz的输入信号,而多路复用器可用于4通道采样。


AD7991/AD7995/AD7999均提供与I(2)C接口兼容的双线式串行接口。AD7991和AD7995有两个版本,每个版本均具有独立的I(2)C地址,因此可以将两个相同的器件连接到同一I(2)C总线。这两个版本均支持标准、快速及高速I(2)C接口模式。AD7999只有一个版本。


AD7991/AD7995/AD7999通常保持在关断状态,仅在执行转换操作时上电。转换过程受命令模式控制,在命令模式中,每次I(2)C读操作都会启动一次转换,且通过I(2)C总线传回结果。


当四个通道都用作模拟输入时,基准电压从V(DD)获得,由此可以实现最宽的动态输入范围。因此,ADC的模拟输入范围是0 V至V(DD)。也可以使用外部基准电压,通过V(IN3)/V(REF)引脚接入。


产品聚焦

  1. 4个单端模拟输入通道,或者3个单端模拟输入通道和1个基准电压输入通道。
  2. I(2)C兼容型串行接口,支持标准、快速和高速模式。
  3. 自动关断。
  4. 基准电压来自电源或使用外部基准电压。
  5. 8引脚SOT-23封装。

应用

  • 系统监控
  • 电池供电系统
  • 数据采集
  • 医疗仪器
  • 数据手册, Rev. 0, 12/07




    AD7999数据手册:

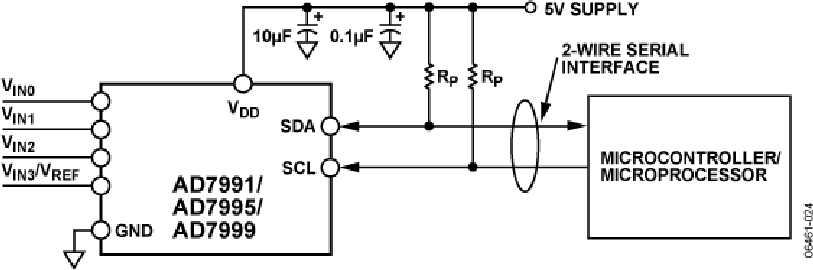

    AD7999引脚功能、电路图:

    4通道、8位ADC AD7999的超低失真驱动器电路设计,附数据手册

    摘要:电路功能与优势本文所述电路为8位、4通道ADC AD7999提供超低失真驱动器电路,旨在实现最佳交流和直流性能。该电路采用超低失真、超低噪声双电源运算放大器AD8599和超高精度带隙基准电压源AD780,能够提供具有充足建立时间的低阻抗驱动器,以及高精度基准电压,从而确保AD7999发挥最大性能。
