AD8000 数据手册-pdf中文资料-产品介绍及应用电路

概览

高速
- -3 dB带宽：1500 MHz (G=+1)
- 全功率带宽：650 MHz（G=+2， V(O)=2 V峰峰值）
- 压摆率：4100 V/µs
- 0.1%建立时间：12 ns
出色的视频特性
- 0.1 dB平坦度：170 MHz
- 差分增益：0.02%
- 差分相位：0.01°
输出过驱恢复：22 ns
低噪声：1.6 nV/√Hz输入电压噪声
宽带宽范围内低失真
- SFDR：75 dBc (20 MHz)
- SFDR：62 dBc (50 MHz)
输入失调电压：1 mV（典型值）
高输出电流：100 mA
宽电源电压范围：4.5 V至12 V
电源电流：13.5 mA
掉电模式

AD8000是一款超高速、高性能、电流反馈型放大器。该放大器采用ADI公司专有超快速互补双极性(XFCB)工艺制造，可实现1.5 GHz的小信号带宽和4100 V/µs的压摆率。

20 MHz时的无杂散动态范围(SFDR)低至75 dBc，输入电压噪声为1.6 nV/√Hz。AD8000可以驱动100 mA以上的负载电流，失真极低。该放大器可以采用+5 V至±6 V电源供电。这些特性使它非常适合包括高速仪器仪表在内的各种应用。

AD8000的差分增益为0.02%，差分相位为0.01°，且0.1 dB平坦度为170 MHz。它具有出色的视频规格特性，确保哪怕要求最高的视频系统都具有优秀的保真度。

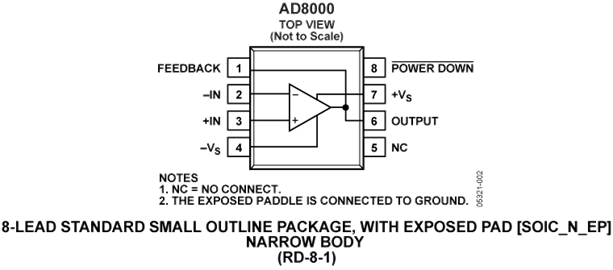

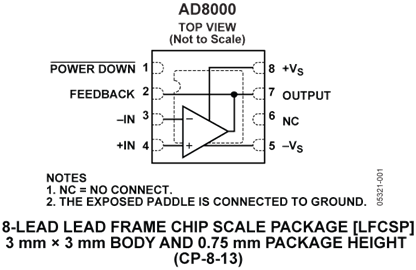

省电模式下，AD8000耗用的电源电流降至1.3 mA。该放大器采用小型8引脚LFCSP和8引脚SOIC两种封装。AD8000的额定工作温度范围为-40°C至+125°C扩展工业温度范围。AD8000的三通道版本(AD8003)正在开发中。

应用

AD8000: 【用　途】电流反馈型放大器【性能参数】　　提供8引脚小型LFCSP和8引脚SOIC两种封装，+5V至±6V电源供电,额定工作温度范围为-40°C至+125°C扩展工业温度范围。电源电流降至1.3mA。采用ADI的专有超快速互补双极性(XFCB)工艺制造，可实现1.5GHz的小信号带宽和4100V/?s的压摆率。20MHz时的无杂
AD8000超高速运算放大器: AD8000超高速运算放大器电路的基本特性： 1) 高速： ①-3dB带宽为1.5GHz(G=1)， ②全功率带宽为650MHz（G=2，VO=2Vpp）， ③转换率为4100V/μs， ④0.1%
