概览

高速
1650 MHz (G = +1)
730 MHz (G = +2, Vo = 2 V p-p)
4300 V/µs (G = +2, 4 V 阶跃)
0.1%建立时间：12 ns（2 V阶跃）
出色的QXGA分辨率
0.1 dB增益平坦度：190 MHz
差分增益误差：0.05% （ R(L) = 150 欧姆）
差分相位误差：0.01°（R(L) = 150 欧姆）
低失调电压：0.7 mV（典型值）
低输入偏置电流：7 µA（典型值）
低噪声：1.8 nV/√Hz
宽带宽范围内低失真：
无杂散动态范围(SFDR)：－73 dBc (20 MHz )
高输出驱动电流：100 mA输出负载驱动电流
电源供电：电源电压范围为+5 V至±5 V
电源电流：每个放大器9.5 mA

AD8003是一款三通道、超高速、电流反馈型放大器。该放大器采用ADI的专有超快速互补双极性(XFCB)工艺制造，可实现1.5 GHz的带宽和4300 V/µs的压摆率。此外，该放大器具有出色的直流精度，最大输入偏置电流为50 µA，直流输入电压为0.7 mV。

AD8003具有出色的视频特性，频率响应平坦度达190 MHz，0.1%建立时间为12 ns，这可确保即使是要求最苛刻的视频系统也能维持出色的保真度。对于使用NTSC视频和高速视频的应用，该放大器提供0.05%的差分增益误差和0.01°的差分相位误差。

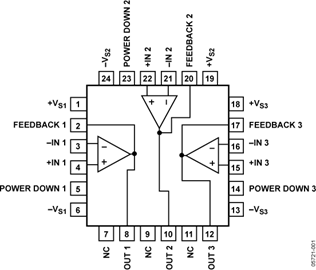

AD8003放大器采用紧凑型4 mm × 4 mm、24引脚LFCSP_VQ封装。AD8003的额定工作温度范围为-40℃至+85°C工业温度范围。
