概览

低功耗
电源电流：每个放大器1.7 mA
额定电源电压：±5 V和+5 V
高输出电流：125 mA
高速
-3 dB带宽：350 MHz (G = +1)
-3 dB带宽：150 MHz (G = +2)
压摆率：2,250 V/µs
0.1%建立时间：20 ns
低失调电压：1.5 mV
低电压噪声：2.5 nV/√Hz
低失真
最差谐波：-72 dBc（500 kHz， R(L) = 100 欧姆）
最差谐波：-66 dBc（5 MHz，R(L) = 1 k欧姆）
良好的视频特性
(R(L) = 1 k欧姆, G = +2)
差分增益误差：0.02%
差分相位误差：0.06°
0.1 dB增益平坦度：40 MHz
过驱恢复时间：60 ns

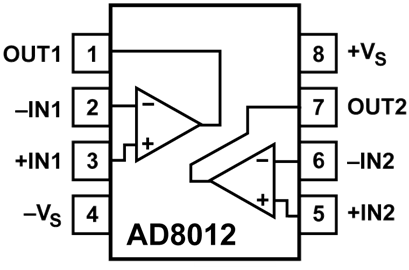

AD8012是一款双通道、低功耗、电流反馈放大器，能够提供350 MHz带宽，同时每个放大器的电流仅为1.7 mA。它主要用于高频、宽动态范围系统，在这种系统中，低失真、高速和低功耗均至关重要

其电源电流仅为1.7 mA，AD8012还提供出色的交流规格，如20 ns建立时间和2,250 V/μs压摆率。视频规格为0.02%差分增益和0.06度差分相位，是低功耗放大器的理想选择。此外，AD8012具有1.5 mV低失调电流。

AD8012非常适合需要高性能和极低功耗的任何应用。

该产品采用标准的8引脚SOIC或MSOP封装，工作温度范围为-40°C至+85°C工业温度范围。
