优势和特点
- 四核高速电流反馈型放大器，具有禁用特性
-3dB带宽：350MHz (G = +1)
压摆率：2400 V/µs，V(S)=±12V - 驱动高容性负载
0.1%建立时间：35 ns(300 pF负载，6 V步进)
0.1%建立时间：18 ns(5 pF负载，2 V步进) - 低功耗
采用+5 V至±12 V (24V)电源供电
电源电流：每放大器4 mA - 出色的视频特性(R(L) = 150 O, G = +2)
0.1 dB增益平坦度： 70 MHz
差分增益误差：0.04%
差分相位误差：0.09° - 串扰：-58dB (5MHz)
- 总谐波失真(THD)：-72dBc (5MHz)
- 卓越的直流精度
V(OFFSET) = 2mV(典型值)
I(BIAS)= 3 µA(最大值)
产品详情

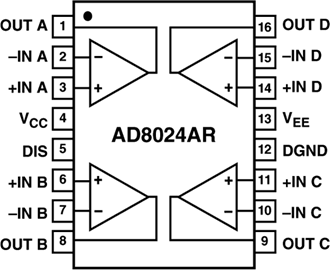

AD8024是一款建立时间短、高速、高输出电压、四核电流反馈型运算放大器。它采用ADI公司专有XFHV高速双极性工艺制造，能驱动至其24 V供电轨的1.3 V范围以内。每个放大器均具有高输出电流能力，可以驱动高容性负载。
