AD810产品信息：

概览

优势和特点
产品详情

优势和特点

高速
- 80 MHz（典型值）-3 dB带宽(G = +1)
- 75 MHz（典型值）-3 dB带宽(G = +2)
- 压摆率：1000 V/µs（典型值）
- 0.1%建立时间：50 ns（典型值，V(OUT) = 10 V）
非常适合视频应用
- 30 MHz（典型值）0.1 dB带宽（G = +2，V(S)= ±15 V）
- 差分增益：0.02%（典型值，V(S) = ±15 V）
- 差分相位：0.04°（典型值，V(S) = ±15 V）
低噪声
- 输入电压噪声：2.9 nV/√Hz（典型值）
- 反相输入电流噪声：13 pA/√Hz（典型值）
低功耗
- 最大电源电流：8.0 mA（静态）
- 电源电流：2.1 mA（典型值，关断模式）
高性能禁用功能
- 关闭时间：100 ns（典型值）
- 保证先开后合式动作
- 输入至输出隔离：64 dB（关闭状态）
灵活操作
额定工作电压：±5 V和±15 V
输出摆幅：±2.9 V（典型值，驱动150 欧姆负载，V(S) = ±5 V）

下载AD810-EP数据手册(pdf)
军用温度范围：-55°C至+105°C
受控制造基线
封装/测试厂
制造厂
产品变更通知
认证数据可应要求提供
V62/19601-01XE DSCC图纸号

产品详情

AD810是一款复合和HDTV兼容、电流反馈、视频运算放大器，非常适合用于多媒体、数字盒式录像机和摄像机等系统。AD810在30 MHz (G = +2)带宽下具有0.1 dB平坦度规格、差分增益以及0.02%和0.04° (NTSC)的相位，使其非常适合任何广播质量视频系统。所有这些规格都在150 欧姆（一个75 欧姆后部端接电缆）负载条件下进行。

AD810特别适合对功耗敏感的应用，如摄像机，提供最大8.0 mA的低电源电流。禁用功能仅将电源电流降至2.1 mA，同时为了省电未使用放大器。此外，AD810具有±5 V至±15 V的电源电压范围。

由于具有80 MHz的单位增益(G = +1) -3 dB带宽，AD810作为视频系统中的ADC或DAC缓冲器使用效果很好。由于AD810是一款跨阻放大器，可在宽增益范围内保持此带宽，同时具有2.9 nV/√Hz低噪声，适合宽动态范围应用。

应用

专业数码摄像机
多媒体系统
NTSC、PAL和SECAM兼容系统
视频线路驱动器
ADC或DAC缓冲器
DC恢复电路

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD810

AD810产品信息：

概览

优势和特点

产品详情

AD810数据手册：

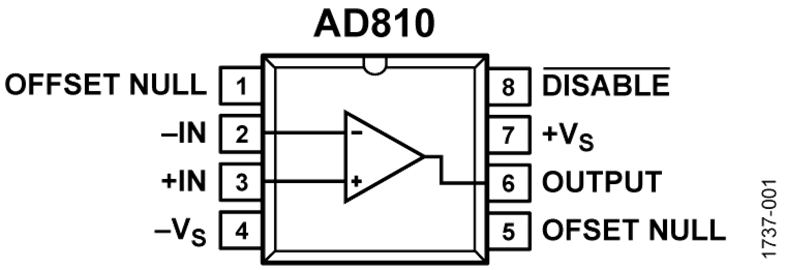

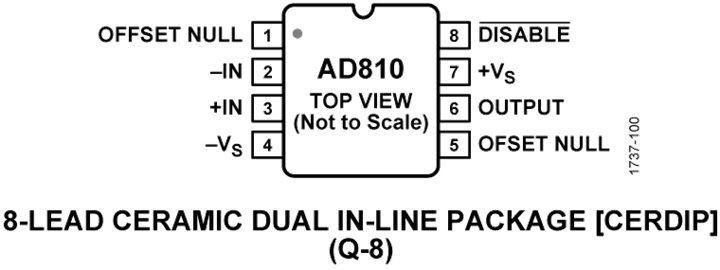

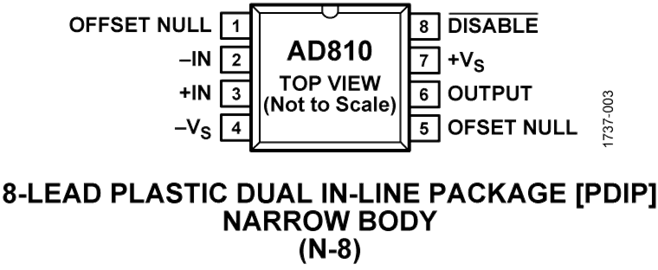

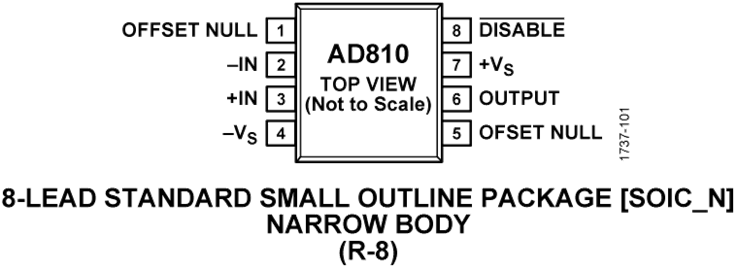

AD810引脚功能、电路图：
