AD8137产品信息：

概览

优势和特点
产品详情

优势和特点

完全差分
功耗极低并具有省电特性
静态电源电流：2.6 mA (5 V)
省电模式：450 µA (5 V)
高速
12位SFDR性能(500 kHz)
快速建立时间： 100 ns至0.02%
低输入失调电压： ±2.6 mV（最大值）
低输入失调电流：0.45 µA（最大值）
差分输入和输出
差分转差分或单端转差分操作
轨到轨输出
可调输出共模电压
欲了解更多特性，请参考数据手册

产品详情

AD8137是一款低成本差分驱动器，提供轨到轨输出，非常适合在要求低功耗和低成本的系统中驱动模数转换器(ADC)。它应用简便，内部共模反馈架构允许通过在一个引脚上施加电压来控制输出共模电压。内部反馈环路也可提供内在平衡的输出，并能抑制偶数阶谐波失真产物。利用AD8137很容易实现完全差分和单端至差分增益配置。由四个电阻组成的外部反馈网络决定放大器的闭环增益。省电特性对关键的低功耗应用很有利。

AD8137采用ADI公司专有的第二代XFCB工艺制造，可实现高性能和极低的功耗水平。

AD8137提供8引脚小型SOIC封装和3 mm x 3 mm LFCSP封装。该器件的额定工作范围为-40°C至+125°C扩展工业温度范围。

应用

ADC驱动器
便携式仪器仪表
电池供电应用
单端转差分转换器
差分有源滤波器
视频放大器
电平转换器

AD8137: 【用　途】高速差分ADC驱动放大器【性能参数】采用8脚SOIC封装。特点： 1、全差分； 2、外部增益可调； 3、输出共模电压可调整；
ADI推出能够驱动各种ADC的新型差分放大器: ADI公司扩展差分放大器产品种类的最新成员是AD8139 和 AD8137。
PIN二极体驱动器原理图: TTL信号放大4倍，在AD8137输出产生所需要的±3.5V摆幅。TTL信号的中点（或共模电压）为1.75V；必须将同样的电压施加於R2，作为参考电压VREF，以免在放大器输出端引入共模失调误差。
ADI新的差分放大器能够驱动各种ADC: ADI公司扩展差分放大器产品种类的最新成员是AD8139 和 AD8137。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD8137

AD8137产品信息：

概览

优势和特点

产品详情

AD8137数据手册：

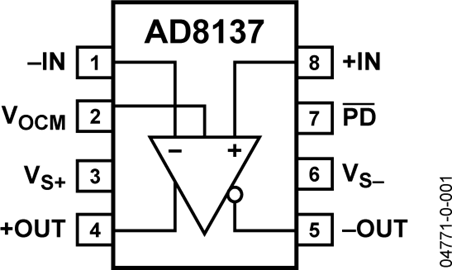

AD8137引脚功能、电路图：
