相对于运算放大器，AD8138在差分信号处理方面取得了重大进步。AD8138可以用作单端至差分放大器或差分至差分放大器。它像运算放大器一样易于使用，并且大大简化了差分信号放大与驱动。该器件采用ADI公司的专有XFCB双极性工艺制造，-3 dB带宽为320 MHz，提供差分信号，谐波失真在现有差分放大器中最低。AD8138具有独特的内部反馈特性，可以提供输出增益和相位匹配平衡，从而抑制偶数阶谐波。内部反馈电路则可以使外部增益设置电阻不匹配的任何相关增益误差最小。

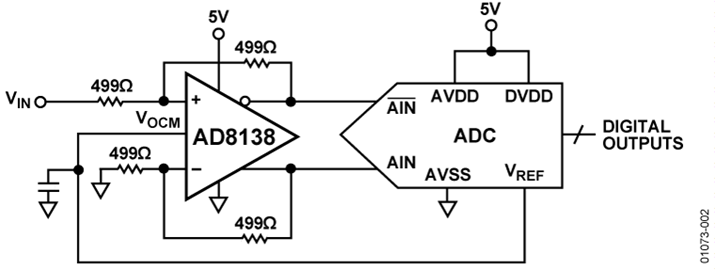

AD8138的差分输出有助于平衡差分ADC的输入，使ADC性能达到较高。该器件无需使用具有高性能ADC的变压器，并保留低频和直流信息。在V(OCM) 引脚上施加电压便可调整差分输出的共模电平，从而使驱动单电源ADC的输入信号可轻松实现电平转换。快速过载恢复则可确保采样精度。
AD8138拥有良好的失真性能，成为通信系统的理想ADC驱动器，足以在较高频率条件下驱动最新型的10位至16位转换器。高带宽和IP3特性使它适合用作中频及基带信号链中的增益模块。出色的失调和动态性能则使该器件特别适合各种信号处理与数据采集应用。

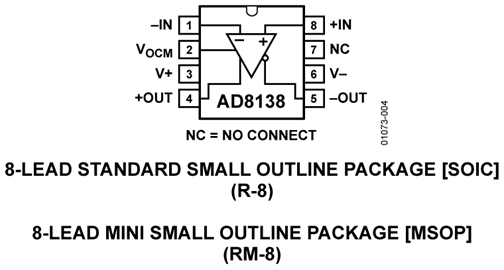

AD8138提供SOIC和MSOP两种封装，工作温度范围为-40°C至+85°C。
AD8138-EP支持防务和航空航天应用（AQEC标准）
【用 途】 【性能 参数】【互换 兼容】
直流耦合对数放大器的应用电路图5是一种如何利用AD8138差动放大器来实现以中值电压为参考的参考点的转变和单端到差动的转换电路。该电路由4个499Ω的电阻建立了一个增益整体。当在AD8138的VCOM管脚加以2.5V（可由参考电压的电阻分压获得）电压时,AD8138可输出2.5V的共模电压,其差动输出可直接用来驱动AD8310的1.1kΩ的输入阻抗。此时,必须对AD8138
图.用AD8138驱动CAN收发器该电路采用5 V单电源供电，配置为单位增益单端转差分放大器，共模设置为中间电压值。R1、R2和R3组成了直流偏置电路，可将输出信号调节至CAN电平。
采样电路由AD8138 和AD9235 实现, 对放大后的超声回波信号直接进行模数转换; FPGA 利用内部RAM、乘法器、IP 核和宏模块构建数字正交解调电路, 提取超声回波信号的幅度; 获取的幅度信息经
