产品详情

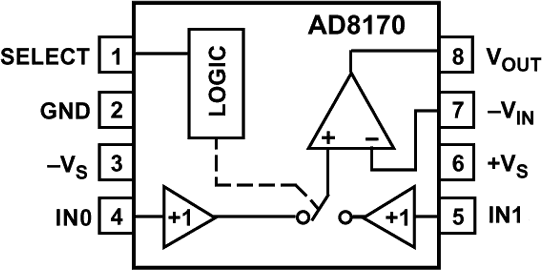

AD8170 (2:1)和AD8174 (4:1)均为超高速缓冲式多路复用器，内置电流反馈型输出放大器，其增益可以通过外部电阻编程设置，并且能够提供50 mA输出电流。-3 dB信号带宽为250 MHz，压摆率大于1000 V/µs。此外，AD8170和AD8174具有出色的视频特性，差分增益和差分相位误差分别低至0.02%和0.05°，0.1 dB平坦度达85 MHz。串扰低至70 dB，隔离性能优于82 dB，因而适合许多高速应用。两款器件均为低功耗器件；采用±5 V电源供电时，功耗仅为9.7 mA。

AD8174具有高速禁用特性，允许输出置于高阻抗状态，可以级联信号级，因此关断通道不会向输出总线提供负载。此外，它在不用时可以关断(SD)，从而使功耗降至较低(IS = 1.5 mA)。这些产品提供8引脚、14引脚PDIP和SOIC封装。

本产品可提供评估板，订购型号为：AD8170-EB和AD8174-EB。评估板的原理图和布局参见产品数据手册。
