产品详情

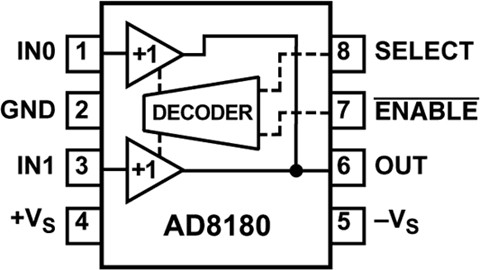

AD8180（单通道）和AD8182（双通道）均为高速2:1多路复用器，-3 dB信号带宽大于780 MHz，压摆率为750 V/µs。串扰性能优于77 dB，隔离性能优于84 dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.02%和0.02°，0.1 dB平坦度超过100 MHz，堪称专业视频多路复用的理想之选。开关时间为5 ns，极其适合像素切换（画中画）应用，采用±5 V电源供电时的功耗小于3.8 mA（每个2:1多路复用器）。

两款器件均具有高速禁用特性，允许输出置于高阻抗状态。因此多路输出可以连在一起，实现级联信号级，同时“关断”通道不会向输出总线提供负载。这些器件采用±5 V电源供电，提供8引脚、14引脚PDIP和SOIC封装。

本产品可提供评估板，订购型号为：AD8180-EB和AD8182-EB。评估板的原理图和布局参见产品数据手册。
