AD8202

高共模电压,单电源差分放大器

AD8202产品信息:

概览

优势和特点

  • 高共模电压范围:-8 V至+28 V
    (电源电压为5 V时)
  • 工作温度范围:
    -40°C至+125°C
  • 电源电压范围:3.5 V至12 V
  • 低通滤波器(单极或双极)
  • 出色的交流和直流性能
    电压失调:±1 mV
    增益漂移:1 ppm/°C(典型值)
    共模抑制比:80 dB(最小值,DC至10 kHz)
  • 通过汽车应用认证

产品详情

AD8202是一款单电源差动放大器,用于在大共模电压(CMV)情况下放大和低通滤波小差分电压。采用典型5 V电源时,输入CMV范围为-8 V至+28 V。

AD8202提供裸片和封装两种形式。MSOP和SOIC封装具有-40°C至+125°C的宽额定温度范围,使得AD8202非常适合许多汽车平台使用。

汽车平台要求使用精密器件,以便提供更好的系统控制。AD8202拥有出色的交流和直流性能,能够让用户系统的误差保持较小。SOIC封装产品的失调和增益漂移典型值分别为0.3 µV/°C和1 ppm/°C。MSOP封装产品的失调和增益漂移典型值分别为2 µV/°C和1 ppm/°C。在DC至10 kHz范围内,其共模抑制比(CMRR)最小值为80 dB。

AD8202在前置放大器A1的输出端提供一个外部可用的100 k欧姆电阻,可用于低通滤波应用以及建立20以外的增益。

应用

- 传输控制
- 喷油控制
- 引擎管理
- 自适应悬架控制
- 车辆动态控制

AD8202数据手册:

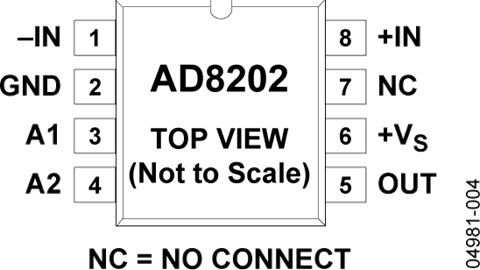

AD8202引脚功能、电路图:

AD8202

【用 途】 高速运算放大器【性能 参数】双列8脚封装。 引脚封装图:【互换 兼容】

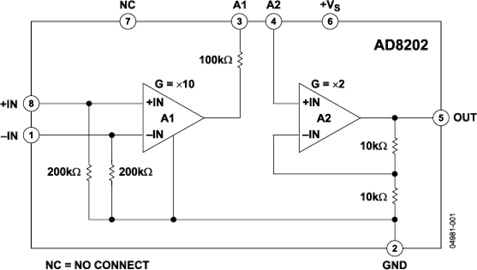

AD8202原理图

AD8202的两级系统结构(见图4-2)使用户能够在输出缓冲器前包含一个低通滤波器。

AD8202应用电路图

AD8202的两级系统结构使用户能够在输出缓冲器前包含一个低通滤波器。

AD8202的两级系统结构应用电路图

 通过将增益分为两级,来自前置放大器的满度R-R 信号可在引脚3 被滤波,并且通过输出缓冲放大器能够将滤波后的半满度信号恢复到满度信号。从A2 的反向输入端看进去的源电阻大约为100 kΩ,以将A2 的输入偏置电流的影响减至最小。

AD5290和AD8202组成程控信号放大/衰减器电路
