AD8212非常适合在负载控制（如电机和电磁阀等）应用中对分流电阻进行电流监控。 器件的电流输出与输入差分电压成正比。 用户可以选择用外部电阻来设置所需的增益。 AD8212的典型共模电压范围为7 V至65 V。
AD8212还具有高压工作特性，可利用外部高压击穿PNP晶体管来实现。 在这种配置中，AD8212的共模范围等于外部PNP晶体管的击穿电压， 因此很容易实现数百伏的工作电压（参见数据手册的图23）。
AD8212具有针对高压工作模式的输出基极电流补偿专利电路， 它可以确保流过外部晶体管的基极电流不会损失，并且无论共模电压或温度如何，都能保持出色的输出精度。
应用
数据手册, Rev. A, 11/07

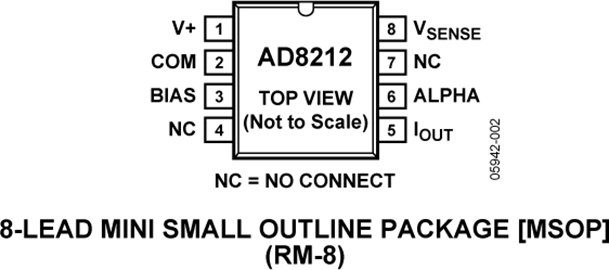

【用 途】 高压分流监控器【性能 参数】 采用8脚封装，典型共模电压范围为7V至65V。能在最高65V（采用外部PNP晶体管时可大于500V）的高共模电压情况下，精确放大小差分输入电压。 具有针对高压工作模式的输出基极电流补偿专利电路，它可以确保流过外部晶体管的基极电流不会损失，并且无论
图1：高共模电压电流监控器（未显示所有连接和去耦）与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输入电压。电流隔离由四通道
1：高共模电压电流监控器（未显示所有连接和去耦） 与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输
当与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输入电压。电流隔离由四通道隔离器ADuM5402 提供。这不仅是为了提供保护，而且还
分流电阻值应适当选择，使得在最大负载电流时分流电压约为500 mV.当与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输入电压。
图1：高共模电压电流监控器（未显示所有连接和去耦）与外部PNP晶体管配合使用时， AD8212 能在具有大于500 V的正高共模电压情况下，精确放大小差分输入电压。电流隔离由四通道隔离器
