AD8213产品信息：

概览

优势和特点
产品详情

优势和特点

人体模型(HBM) ESD:±4000 V
高共模输入电压范围
- 工作电压范围：-2 V至+65 V
- 耐压范围：-3 V至+68 V
缓冲输出电压
宽工作温度范围
- Y级：-40°C至+125°C
- H级：-40°C至+150°C
出色的交流和直流性能
- 增益漂移：-10 ppm/°C（典型值）
- 直流共模抑制比(CMRR)：120 dB（典型值）
通过汽车应用认证

产品详情

AD8213是一款双通道、精密电流检测放大器，设定增益为20 V/V，在整个温度范围内的最大增益误差为±0.5%。缓冲输出电压可以直接与任何典型转换器连接。无论是否采用5 V电源供电，在-2 V至+65 V范围内均具有出色的共模抑制性能。AD8213在分流电阻上执行单向电流测量，适合各种工业和汽车电子应用，如电机控制、电磁阀控制或电池管理等。

该器件采用特殊专用电路，以保证在0 mV至250 mV整个输入差分电压范围内均可以获得线性输出，无论是否存在共模电压。AD8213还具有附加引脚，用户可以在放大输入信号之前，通过接地的外部电容对其进行低通滤波。AD8213的工作温度范围为-40°C至+125°C，采用10引脚小型MSOP封装。

应用

高端电流检测

电机控制

传输控制

喷油控制

引擎管理

悬架控制

车辆动态控制

DC/DC转换器

AD8213: 【用　途】电流检测放大电路【性能参数】采用10引脚小型MSOP封装。设定增益为20V/V，在整个温度范围内的最大增益误差为±0.5%。缓冲输出电压可以直接与任何典型转换器接口。无论是否采用5V电源供电，从2V至+65V均具有出色的共模抑制性能。　　　　该器件采用特殊专用电路，以保证在0

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD8213

AD8213产品信息：

概览

优势和特点

产品详情

AD8213数据手册：

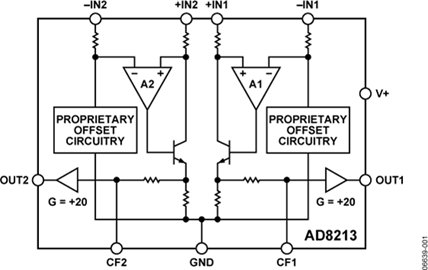

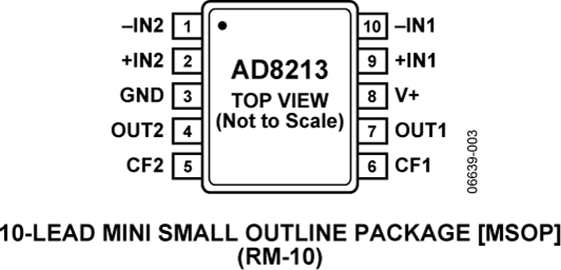

AD8213引脚功能、电路图：
