在-40°C至+125°C的整个温度范围内,AD8219都能提供突破性的性能。它采用零漂移内核,在整个工作温度范围和共模电压范围内,失调漂移典型值为±100 nV/°C。器件设计中还特别注意,无论是否存在共模电压,在整个输入差分电压范围内保持线性输出,而输入失调电压典型值为±50 μV。

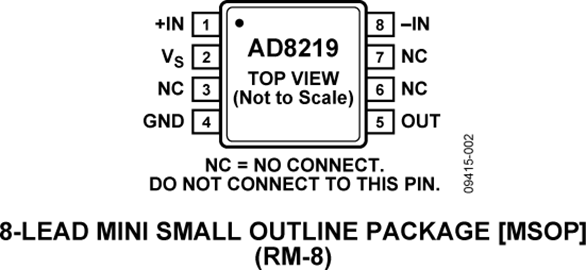

AD8219采用8引脚MSOP封装。
应用
高端电流检测
48V电信设备
电源管理
基站
单向电机控制
精密高压电流源
【用 途】 分流放大电路【性能 参数】 采用8引脚MSOP封装,提供从4 V到80 V的出色输入共模抑制性能,采用零漂移内核,在整个工作温度范围和共模电压范围内,失调漂移典型值为±100nV/°C。器件设计中还特别注意,无论是否存在共模电压,在整个输入差分电压范围内保持线性输出,而输入
