AD8221是一款增益可编程、高性能仪表放大器，在业界同类产品中，具有相对于频率的最高共模抑制比(CMRR)性能。目前市场上仪表放大器产品的CMRR已降至200 Hz。相比之下，G = 1、频率最高为10 kHz时，AD8221所有等级产品的共模抑制比（CMRR）均保持最低80 dB。相对于频率的高CMRR使得AD8221可以抑制宽带干扰和线性谐波，大大简化了滤波器要求。可能的应用包括精密数据采集、生物医学分析和航空航天仪器。
低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为需要具备最佳直流性能应用（如桥式信号调理）的绝佳选择。
可编程增益为用户提供设计灵活性。通过一个电阻可将增益设置为1至1000。AD8221可采用单电源或双电源供电，非常适合±10 V输入电压的应用 。
该器件采用低成本的8引脚SOIC和8引脚MSOP两种封装，且两种形式均能提供业界较佳性能。MSOP所需电路板面积为SOIC的一半，是多通道或空间受限型应用的理想选择
该器件所有等级的额定温度范围均为-40°C至+85°C工业温度范围。此外，AD8221也能在-40°C至+125°C*范围内工作。
应用
下面是 [AD8221精密仪表放大器电路]的电路图 AD8221精密仪表放大器电路AD8221,pdf datasheet (责任编辑：电路图)
AD8221是一款增益可编程、高性能仪表放大器，在业界同类产品中，具有相对于频率的最高共模抑制比(CMRR)性能。此篇主要介绍了AD8221特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。AD8221特性：宽电源电压范围：±2.3V至±18V；工作温度最高可达125°C；采用节省空间的MSOP封装AD8221典型应用范围：电子秤；工业过程控制；精
【用 途】 仪表放大器【性能 参数】 采用超小型MSOP 8脚封装， 采用传统的三运放结构的单片仪表放大器。输入三极管Q1 和Q2 在恒定的电流条件下被偏置以便任何差分输入信号都使A1 和A2 的输出电压相等。施加到输入端的信号产生一个通过RG，R1 和R2 的电流以便A1 和A2 的输出提供正确的电压。从电路结构上，Q
摘要：目前市场上大部分仪用放大器的共模抑制比在200Hz处就开始衰减，因而难以满足某些设计要求，而美国ADI公司推出的增益可编程高性能仪用放大器AD8221，则能提供工业上最高的共模抑制比。AD8221在其增益为１时，能够在频率为10kHz处保持大于80dB的共模抑制比，因而能很好的抑制宽带干扰和线性失真。文中介绍了AD8221的主要特点、工作原理以及引脚排列和功能，同时给出了AD8221的几种应
美国模拟器件公司(adi)的ad8221仪器放大器(instrumentation amplifier)的最小共态抑制比(cmr)值高达90db(10khz)，是8引脚msop封装仪器放大器中最高的。 除了提高噪声打电报说抵抗能力外，ad8221还有100uv的输入偏移电压、0.8uv/℃的输入偏
AD8225仪表放大器具有固定增益5并且比AD8221要易受RFI的影响。在不采 用RFI滤波器时，施加一个2Vp-p，10Hz～19MHz正弦波，测量该仪表放大器的RTI DC失调大约为16mV。采用更大阻值(用10kΩ替代4kΩ)的滤波器能提供比AD8221电路更大的RF衰减。

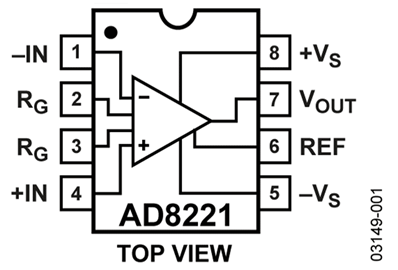

下面是 [AD8221原理图及引脚排列]的电路图 2003 年，推出AD8221。这款仪表放大器采用超小型MSOP 封装并且在高于其它同类仪表放大器的带宽内提供增加的CMR。AD8221 是一种基于传统的三运放结构的单片仪表放大器（见图3-1）。输入三极管Q1 和Q2 在恒定的电流条件下被偏置以便任何差分输入信号都使A1 和A2 的输出电压相等。
