AD8225产品信息：

概览

优势和特点
产品详情

优势和特点

无需外部元件
高度稳定，出厂调整增益为5
低功耗，最大电源电流为1.2 mA
宽电源电压范围：±1.7 V至±18 V
单电源、双电源供电
出色的动态性能
高共模抑制比(CMRR)
86 dB(最小值，DC)
80 dB(最小值，至10 kHz)
高压摆率
5 V/µs(最小值)
出众的直流精度
低增益漂移
5 ppm/°C(最大值)
150 µV (最大值)
低输入失调电压
±2 µV/°C(最大值)
低输入偏置电流
1.2 nA(最大值)

产品详情

AD8225是一款具有固定增益5的仪表放大器，同时也确立了新的性能标准。它具有出色的共模抑制比(CMRR，10 kHz时最低值为80 dB)，能抑制高频共模电压。因此，公共设施线路、工业设备和其它辐射源的较高环境噪声均得以抑制。AD8225具有扩展共模电压(CMV)范围，因而即使电源电压较低时，它也能在高共模直流电压情况下提取低电平差分信号。

AD8225: 【用　途】 5倍增益仪用放大器【性能参数】采用8脚封装，有着非常好的直流精度，最大输入失调电压为150μV，温漂为2μV/℃ ，增益漂移为5ppm/℃。不管是单电源还是双电源，固定的5倍增益和很宽的共模输入电压范围。特点：·高度稳定性：出厂固定的5倍增益。·
用于AD8225的RFI滤波器电路: 用于AD8225的RFI滤波器电路图18示出为AD8225仪表放大器推荐的RFI滤波器电路。AD8225仪表放大器具有固定增益5并且比AD8221要易受RFI的影响。
用AD8225构成的高精度电压/电流转换器: 下图是AD8225在电流环路系统中用于发送器和接收器的实例，其满量程输出为5mA。AD8225与另外的一个运放和四个电阻构成了转换器，由于AD8225具
AD8225原理图: 下面是 [AD8225原理图]的电路图　　AD8225原理图AD8225是一种增益为5 的精密单片仪表放大器。图3-15 示出它是一个三运放仪表放大器。
用AD8225组成的高精度模数转换电路: AD8225用于驱动一个差分输入的ADC时，既可以用单端输入也可以用差分输入。下图为差分输入的电路连接图。通过连接负输入终端到地设定AD8225为单端输入。虽然AD8225的输出不能跟踪电流的瞬间释放，但是形成了一个电压短时脉冲
AD8225的原理图: AD8225仪表放大器具有固定增益5并且比AD8221要易受RFI的影响。由於AD8225具有较高的噪声，选用较高的电阻值是允许的。在采用上述滤波器的相同测量条件下，没有可测量的DC失调误差

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD8225

AD8225产品信息：

概览

优势和特点

产品详情

AD8225数据手册：

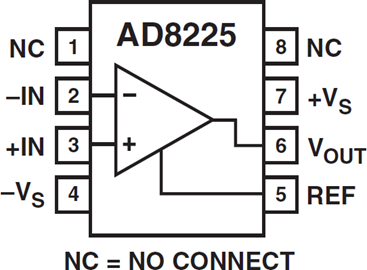

AD8225引脚功能、电路图：
