AD824是一款四通道、FET输入、单电源放大器，提供轨到轨输出。FET输入与轨到轨输出相结合，使得该器件适合低输入电流为主要考虑因素的各种低压应用。
AD824采用3 V单电源或最高±15 V双电源供电。
该器件采用ADI的互补双极性工艺制造，具有独特的输入级，输入电压可以安全地扩展至负电源电压以下和正电源电压，而不会发生反相或闩锁。输出电压摆幅在电源电压的15 mV范围内。可以处理最高350 pF的容性负载而不会发生振荡。
FET输入与激光调整相结合，使得输入偏置电流极低，保证失调电压低于300 µV。因此，即使源阻抗较高，也能实现高精度设计。AD824的高精度以及低噪声特性，使之非常适合用于电池供电的医疗设备。
AD824的应用范围包括便携式医疗设备、光电二极管前置放大器和高阻抗传感器放大器。
利用轨到轨输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。
利用轨到轨输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。
应用

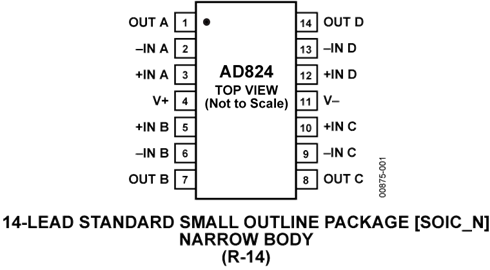

AD824管脚图
【用 途】 【性能 参数】【互换 兼容】
AD824低功耗FET输入运算放大器电路的基本特性：1) 单电源电压范围为3—30V；;;; 2) 输入偏置电流为2pA；;;; 3) 宽输入电压范围；;;; 4) 轨至轨输出摆幅；;;; 5）放大器低电源电流为
在通信、自控和遥测等系统中需要有低失真的自动增益控制电路。如图所示为低失真AGC放大器。A1为放大器，A2为电压跟随器，它作为隔离级，为放大器A1引入反馈。(a)中的集成运放可根据实际需要作适当选取。若希望采用单电源供电，可选用低功耗四运放电路AD824A或AD824B;若希望采用双电源供电，可采用μPC4074等四运放集成芯片。
AD824 JFET输入,单电源,低电压,低功耗,精密四运算放大器 MC33171 单电源,低电压,低功耗运算放大器AD826 低功耗,宽带,高速双运算放大器 MC33172 单电源,低电压,低功耗双运算放大器
在通信、自控和遥测等系统中需要有低失真的自动增益控制电路。如图所示为低失真AGC放大器。A1为放大器，A2为电压跟随器，它作为隔离级，为放大器A1引入反馈。(a)中的集成运放可根据实际需要作适当选取。若希望采用单电源供电，可选用低功耗四运放电路AD824A或AD824B；若希望采用双电源供电，可采用μPC4074等四运放集成芯片。
