AD8253

10 MHZ、G = 1/10/100/1000 ICMOS 可编程增益仪表放大器

AD8253产品信息:

概览

优势和特点

  • 小型封装:10引脚MSOP封装
  • 可编程增益:1,10,100,1000
  • 增益设置:数字式或引脚可编程
  • 宽电源范围: ±5 V至±15 V
  • 出色的直流性能
    高共模抑制比(CMRR): 100 dB(最小值,G = 100)
    低增益漂移: 10 ppm/°C(最大值)
    低失调漂移: 1.2 µV/°C(最大值,G = 1000)
  • 欲了解更多特性,请参考数据手册

产品详情

AD8253是一款数字可编程增益仪表放大器,具有G欧姆输入阻抗、低输出噪声、低失真特性,适合与传感器进行接口,并驱动高采样速率的模数转换器(ADC)。

它具有10 MHz的高带宽、-110 dB的低总谐波失真(THD),以及780 ns的0.001%快速建立时间(最大值)。 保证的失调漂移和增益漂移分别为1.2 µV/°C和10 ppm/°C (G = 1000)。除了具有宽输入共模电压范围外,在DC至20 kHz且G = 1000时,该器件还具有100 dB的高共模抑制能力。 精密直流性能与高速能力的结合,使得AD8253适合数据采集应用。 此外,这款单芯片解决方案还可简化设计与制造,并通过保持内部电阻与放大器的高度匹配来改善仪表性能。

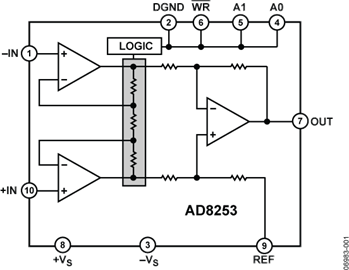

AD8253用户接口由一个并行端口组成,用户可采用两种不同的方法来设置增益(功能框图请参见图1)。 一种方式是用WR输入锁存通过总线发送的2位字。 另一种方法则是利用透明增益模式,由增益端口的逻辑电平状态来决定增益。

AD8253采用10引脚MSOP封装,额定温度范围为-40°C至+85°C,特别适合对尺寸和封装密度有严格要求的应用。

应用

  • 数据采集
  • 生物医学分析
  • 测试与测量

AD8253数据手册:

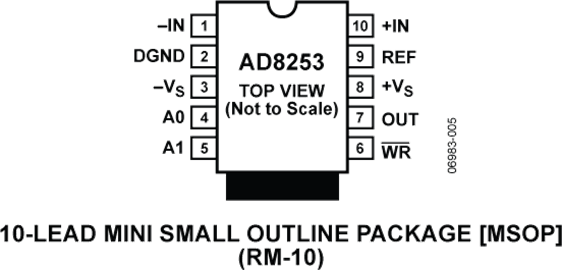

AD8253引脚功能、电路图:
