概览

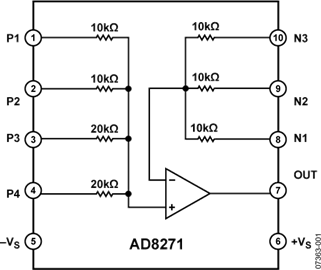

AD8271是一款低失真、精密差动放大器，内部具有增益设置电阻。它可以配置为高性能差动放大器，增益为(1/2)、1或2，而无需外部器件。它也可以提供40种以上的单端配置，增益范围为-2至+3。

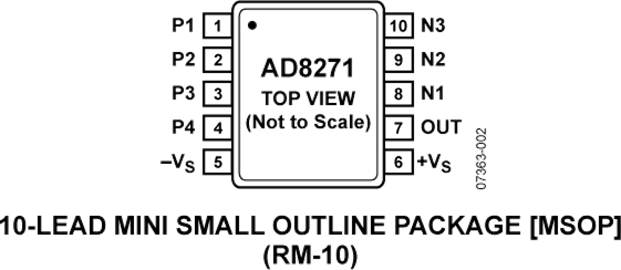

AD8271采用10引脚MSOP封装。该器件可以采用单电源或双电源供电，最大电源电流仅为2.6 mA。额定温度范围为-40°C至+85°C工业温度范围，并且完全符合RoHS标准。

欲了解AD8271的双通道版本，请参考 AD8270 数据手册。

应用

ADC驱动器

仪表放大器构建模块

电平转换器

自动测试设备

高性能音频设备

正弦/余弦编码器

数据手册, Rev PrA, 10/2008

利用差动放大器AD8271和ADA4627－1构建高速仪表放大器: 电路功能与优势构建仪表放大器的传统方法要用3个运算放大器和7个电阻，如图1所示。这种方法需要4个精密匹配的电阻，以获得良好的共模抑制比(CMRR)。如果匹配有误差，则最终输出也会产生误差。某些节点上，一皮法或两皮法(pF)的不平衡就会导致高频CMRR显著降低，而这一情况常被忽视。　该电路采用单芯片差动放大器和激光调整薄膜电阻构成输出放大器，因此可提供良好的直流和交流精度，而且所需器
利用差动放大器AD8271和JFET输入运算放大器ADA4627-1构建高速仪表放大器: 电路功能与优势　　构建仪表放大器的传统方法要用3个运算放大器和7个电阻，如图1所示。这种方法需要4个精密匹配的电阻，以获得良好的共模抑制比(CMRR)。如果匹配有误差，则最终输出也会产生误差。某些节点上，一皮法或两皮法(pF)的不平衡就会导致高频CMRR显著降低，而这一情况常被忽视。　　　该电路采用单芯片差动放大器和激光调整薄膜电阻构成输出放大器，因此可提供良好的直流和交流精度，而且所
