AD8276/ AD8277 是通用单位增益差分放大器，适用于在需要高性能和低功耗的电源关键应用中进行精密信号调理。它们提供出色的 86 dB 共模抑制比 (CMRR) 和高带宽，同时可将信号放大到远超电源轨的范围。片内电阻器采用激光修整技术，可实现 1 ppm/°C 的增益漂移和高 CMRR。AD8276/AD8277 在不同温度下还具有极低的增益漂移。
放大器的共模范围几乎可扩展到电源电压的两倍，因此非常适合需要高共模电压范围的单电源应用。内部电阻器和输入端静电放电 (ESD) 电路还为运算放大器提供过压保护。
AD8276/AD8277 单位增益稳定。尽管已进行优化，适合用作差分放大器，但它们也可以连接在 G = -1、+1 或 +2 的高精度单端配置中。AD8276/AD8277 提供了一种集成的精密解决方案，不仅尺寸更小巧、成本更低廉，而且性能也比离散替代方案更高。
AD8276/AD8277 使用单电源（2.0 V 至 36 V）或双电源（±2 V 至 ±18 V）。最大静态电源电流为每个通道 200 μA，非常适合电池供电的便携式系统。

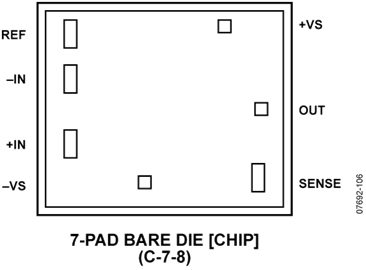

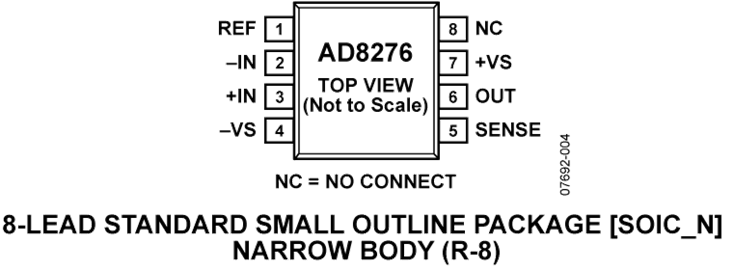

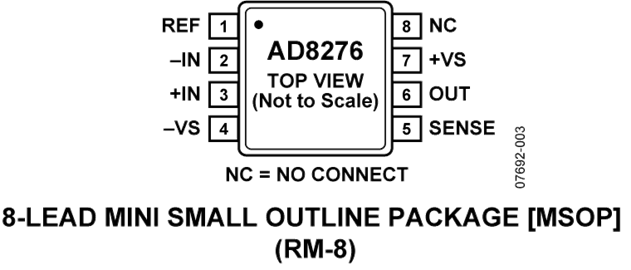

AD8276 具有紧凑型 8 引脚超小外形封装 (MSOP) 和标准小外形 (SOIC) 封装以及裸片形式，而 AD8277 采用 14 引脚 SOIC 封装。两个套件都可在 -40°C 至 +85°C 的工业温度范围内工作，并且完全符合 RoHS 指令。
应用
;;; 采用低功耗、宽电源范围、单位增益差动放大器AD8276构成的仪表放大器电路如图8. 48所示，黾路输出电压为VOUT=（1+2RF/RC）（VIN+; - VIN -）。5D-13 ;;;;;; AD8276/AD8277是一款通用型单位增益差动放大器，设计用于同时需要高性能和低功耗的功耗敏感型应用中的精密信号调理。AD8276/AD8277可提供出色的共模抑制比(86 dB)和高带宽，同
AD8276/AD8277低功耗，宽电源范围，低成本单位增益差分放大器TheAD8276isageneral-purposeunity-gaindifferenceamplifierintendedforprecisionsignalconditioninginpowercriticalapplicationsthatrequirebothhighperformanceandlowpower.TheAD8276providesexceptionalcommon-moderejectionratio
adi最新推出三款新型低功耗差动放大器 (http:///zh/ad8276 )，尺寸仅4.9mm×3mm，压摆率 http:///dsad8276 ) 比同类竞争产品快10倍。ad8276、ad8277 (http:///zh/ad8277 ) 和 ad8278 (http:///zh/ad8278 ) 差动放大器针对高性能低功耗应用而设计，其尺寸仅为同类竞争产品的一半，远小于由电阻阵列和运算放
5D-7;;;;; 如果所需输出电流小于AD8276的输出能力15mA，则可去掉升压晶体管，如图8.53所示。如果低电流和降低精度均能接受，则可采用更为简单的低成本配置，如图8. 54所示。
AD8276、AD8277和AD8278差动放大器针对高性能低功耗应用而设计，其尺寸仅为同类竞争产品的一半，远小于由电阻阵列和运算放大器组成的分立替代方案。
AD8276、AD8277 和 AD8278 差动放大器针对高性能低功耗应用而设计，其尺寸仅为同类竞争产品的一半，远小于由电阻阵列和运算放大器组成的分立替代方案。
AD8276、AD8277 和 AD8278差动放大器针对高性能低功耗应用而设计，其尺寸仅为同类竞争产品的一半，远小于由电阻阵列和运算放大器组成的分立替代方案。
AD8276、AD8277和AD8278差动放大器针对高性能低功耗应用而设计，其尺寸仅为同类竞争产品的一半，远小于由电阻阵列和运算放大器组成的分立替代方案。
