AD8295有助于实现轻松且高效的印制电路板布线。AD8295器件布局合理，其典型应用电路仅需较短布线和少量过孔。与大多数芯片级封装不同，AD8295器件背面没有裸露的金属焊盘，从而节省了额外的布线与过孔空间。AD8295采用4 mm × 4 mm LFCSP封装，需要的电路板空间仅为8引脚SOIC封装的一半。

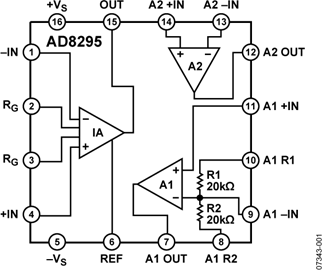

AD8295包含一个高性能可编程增益仪表放大器，其增益可编程范围为1至1000，利用单个电阻即可进行设置。AD8295具有低噪声和出色的共模抑制特性，即使在存在大型共模干扰的情况下，也能够轻松探测微弱信号。欲了解未集成相关信号调理电路的类似仪表放大器，请参考 AD8221 或 AD8222 数据手册。
AD8295采用单电源或双电源供电，适合使用±10V输入电压的应用。在-40°C至+85°C的整个工业温度范围内，AD8295级别的产品均能保证性能。AD8295的工作温度范围为-40°C至+125°C；欲了解器件在高达125°C温度下的工作特性，请参考典型性能特性部分。
应用
Data Sheet, Rev 0, 11/2008
利用AD8295对RFI抑制的电路图 如图为利用AD8295对RFI抑制的电路图。ADI公司的AD8295含有在一个4mm*4mm小型封装中的精密仪表放大器前端所需要的所有组件，它包含1个高性能仪表放大器，2个通用运算放大器和2个精确匹配的10千欧电阻器。AD8295工作在单个或双电源环境下并且很适合在那些-10V~+10V输入电压的应用。在从-40摄氏度到85摄氏度的整个工业温度范围内，器件性
AD8295仪表放大器输出单端信号，最大幅度为±10V。必须将该信号衰减并转换到适当的电平，以便驱动AD7687ADC。如果在AD8295的输出端直接使用一个简单的阻性电平衰减器级，将无法提供差分输出来驱动ADC。A
AD8295退耦电路如图为AD8295退耦电路图。ADI公司的AD8295含有在一个4mm*4mm小型封装中的精密仪表放大器前端所需要的所有组件，它包含1个高性能仪表放大器，2个通用运算放大器和2个精确匹配的10千欧电阻器。AD8295工作在单个或双电源环境下并且很适合在那些-10V~+10V输入电压的应用。在从-40摄氏度到85摄氏度的整个工业温度范围内，器件性能被明确规定。退藕电路是为消除放大
