产品详情

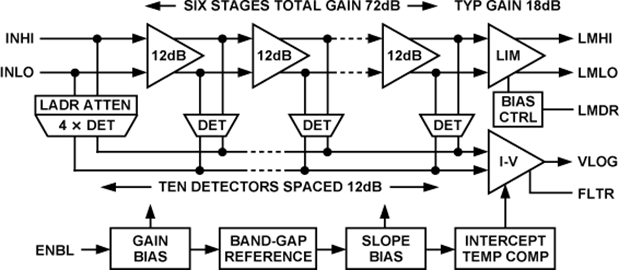

AD8309是一款基于连续检波技术的500 MHz检波对数放大器，适用于蜂窝基站、雷达及其它无线电收发器应用中的接收信号强度指示(RSSI)与相位检测。

该器件提供100 dB动态范围，在中间80 dB范围的精度为±0.4 dB，工作频率最高可达500 MHz。对数输出与输入信号的对数成正比，可在100 dB输入范围内提供0.4 V至2.5 V直流信号。该器件还提供限幅器输出，可将输入信号放大100 dB，并提供稳定的限幅输出，最大相位偏差为±100 ps。这一限幅器输出对于解调FSK和PSK调制信号很有用。

AD8309采用2.7 V至5.5 V直流单电源供电，典型功耗为20 mA，并采用16引脚塑料TSSOP封装。

本产品可提供评估板，订购型号为：AD8309-EVAL。评估板的原理图和布局参见产品数据手册。
