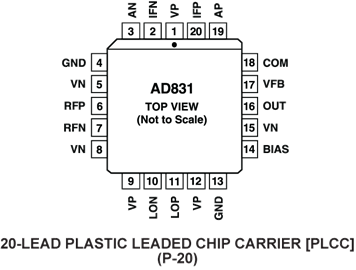

AD831提供+24 dBm三阶交调截点，可实现-10 dBm LO功耗，无需高功耗LO驱动器，也不存在相应的屏蔽和隔离问题，因而与无源混频器相比，能够改善系统性能，降低系统成本。
该混频器采用±5 V电源供电时，RF、IF和LO端口可以为直流或交流耦合；采用9 V最小单电源供电时，这些端口可以为交流耦合。混频器采用RF和LO输入的工作频率可高达500 MHz。
该混频器的IF输出可作为差分电流输出或单端电压输出。差分输出来自一对开集，并可通过一个变压器或电容进行交流耦合，以提供250 MHz输出带宽。在下变频应用中，可将单电容跨接在这些输出上来实现低通滤波器，以便直接在混频器内核处减小谐波，简化输出滤波。构建正交幅度调制器或镜像抑制混频器时，将两个AD831相连可对其差分电流输出求和。
积分低噪声放大器提供一个单端电压输出，并可驱动滤波器、50 W放大器输入以及模数转换器等低阻抗负载。该器件的小信号带宽超过200 MHz。连接在引脚OUT和FB之间的单个电阻用来设置增益。该放大器具有低直流失调特性，因而可以用于直流-基带变频和正交幅度解调等直流耦合应用。
使用混频器的输出放大器和最佳源阻抗时，该混频器的SSB噪声系数在70 MHz时为10.3 dB。与无源混频器不同，AD831不存在插入损耗，无需外部双工器，也不需要进行无源端接。
利用可编程偏置特性，用户可通过降低1 dB压缩点和三阶交调截点来降低功耗，从而可以在动态范围和功耗之间进行权衡考虑。例如，在蜂窝和双向无线电基站中，AD831可以用作低功耗第二混频器，同时依然能提供远优于无源解决方案的性能。
图：AD831上混频电路
【用 途】 【性能 参数】【互换 兼容】
AD831上混频电路AD831pdfdatasheet(High-Performance,LowDistortion500-MHzMixer)
AD831的工作原理图2所示是AD831的内部电路框图。图中，频频输入信号加到晶体管Q1、Q2的基极，由于电阻R1、R2的负反馈潮作用，因而差分电流射频信号的幅度成线性关系。当将IFP、IFN连接到有中心抽头的变压器上时，AD831不可提供从射频到中频的单路输出。若使用输出放大器，则可降IFP和IFN脚直接与AP
作者：空军雷达学院 杨加功 石 雄 彭世蕤 来源：《国外电子元器件》
