AD8310

快速响应、直流至440 MHz 、电压输出、90 dB对数放大器

AD8310产品信息:

概览

优势和特点

  • 多级解调对数放大器
  • 电压输出,上升时间小于15 ns
  • 高电流容量:25 mA至接地RL
  • 95 dB动态范围:-91 dBV至+4 dBV
  • 单电源:最小2.7 V,电流:8 mA(典型值)
  • 工作频率:直流至440 MHz,线性度:±0.4 dB
  • 斜率:+24 mV/dB,截距:-108 dBV
  • 缩放高度稳定,不随温度而变化
  • 完全差分直流耦合信号通道
  • 上电时间:100 ns,休眠电流:1 mA

产品详情

AD8310是一款超快响应、功能多样的对数放大器,采用8引脚小型SO封装。

它是一款基于渐进压缩(逐次压缩)技术的400 MHz完整单芯片解调对数放大器,在频率最高为100 MHz时可提供95 dB(±3 dB法则一致性)和90 dB(±1 dB紧误差界限)的动态范围。

该器件极其稳定且易于使用,基本不需要外部元件。它采用2.7 V至5.5 V单电源供电,在3 V时的功耗仅为24 mW。

AD8310是要求较高的精密中频信号测量应用的理想之选,该对数放大器通过以dB等效形式检测并压缩中频信号,使测量工作轻松自如。AD8310具有极快的15 ns响应时间,可以检测10 MHz以上的ASK调制波形。其它应用包括RSSI、发射功率控制和脉冲检测。

AD8310数据手册:

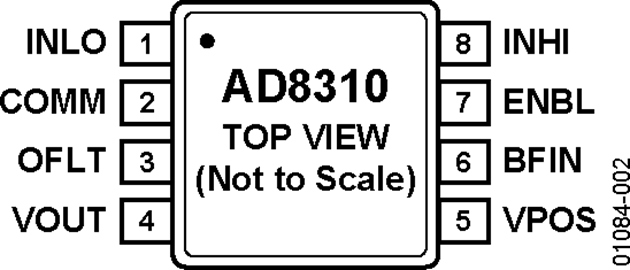

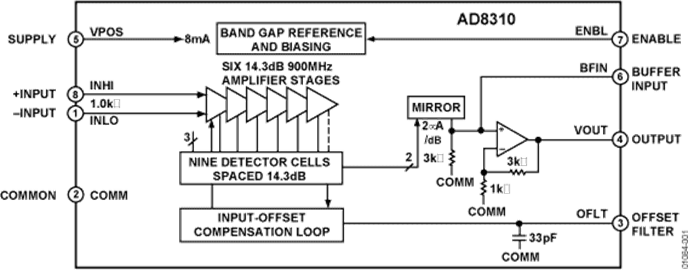

AD8310引脚功能、电路图:

AD8310

【用 途】 【性能 参数】【互换 兼容】

AD8310的典型应用连接图

AD8310的基本参考电路图AD8310的高增益和宽带宽使得它对输入端极宽频率范围内的所有信号都非常敏感。使用AD8310时应在VPOS端接上退耦电容,并设置一个地层,以便为公共端COMM提供低阻抗。3.1基本连接图2为AD8310的典型应用连接图,由VPOS提供2.7V~5.5V的电源电压在靠近管脚处连有0.01μF的退耦电容,有时也在电源上连接一小电阻来滤

AD8310的典型应用连接图简介

AD8310的高增益和宽带宽使得它对输入端极宽频率范围内的所有信号都非常敏感。因此,不用滤波器将很难区别出所需的信号,并会提高噪音的基础水平,所以,屏蔽和电源退耦是至关重要的。使用AD8310时应在VPOS端接上退耦电容,并设置一个地层,以便为公共端COMM提供低阻抗。基本连接图为AD8310的典型应用连接图,由VPOS提供2.7V~5.5V的电源电压在靠近管脚处连有0.01μF的退耦电容

直流耦合对数放大器的应用电路

当在AD8138的VCOM管脚加以2.5V(可由参考电压的电阻分压获得)电压时,AD8138可输出2.5V的共模电压,其差动输出可直接用来驱动AD8310的1.1kΩ的输入阻抗。
