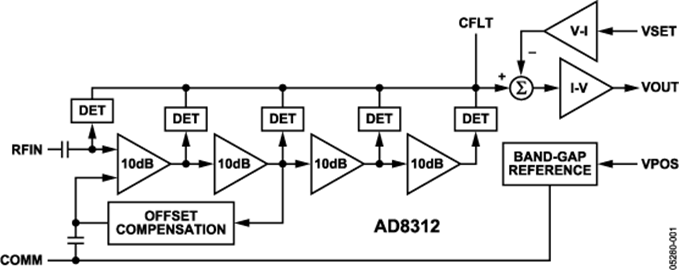

AD8312是一款用于RF信号测量的低成本完整子系统，工作频率范围为50 MHz至3.5 GHz，典型动态范围为45 dB，主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比，它能够提供更宽的动态范围和更高的精度，在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。
同时灵敏度较高，允许以较低信号电平进行测量，从而降低了耦合至检波器所需的功耗。 它实质上是一种电压响应器件，典型信号范围为1.25 mV至224 mV均方根值(rms)，或-45 dBm至0 dBm ，基准电阻为50 欧姆。
为了方便起见，该信号使用5 pF电容在内部交流耦合至采用1.3 pF分流的3 k欧姆负载。 在转折频率约16 MHz时，此高通耦合可使工作频率较低。。 因此，信号源可以直流接地。
由于输入信号电平从1.25 mV增加至224 mV，AD8312输出VOUT从接地电压附近升高至大约1.2 V。 当需要增加输入波形求平均值的时间间隔时，可在VOUT与CFLT引脚之间连接电容。

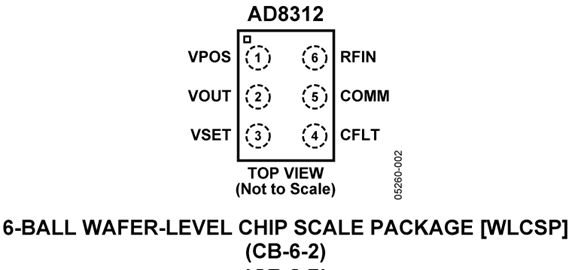

AD8312提供6引脚1.0 mm × 1.5 mm晶圆级芯片规模封装，采用2.7 V至5.5 V电源供电，功耗为4.2 mA。
应用
，简称ADI）,推出一款用于蜂窝手机的射频（RF）功率检测器——AD8312，它使制造商能够在减小系统尺寸的同时进一步提高性能。这款低漂移的AD8312能够在很宽的动态范围内实现精密、温度稳定的功率控制，从而提高了性能。AD8312以颇具竞争力的价格，采用小型6 引脚 1 mm×1.5 mm封装，所占的印制电路板面积（PCB）仅为其它解决方案的
模拟器件公司(ADI)推出一款用于蜂窝手机的射频(RF)功率检测器——AD8312。该器件帮助制造商在减小系统尺寸的同时进一步提高产品性能。AD8312采用小型6引脚1mm×1.5mm芯片级封装(WLCSP)封装，电路板(PCB)占用面积仅为其它解决方案的2/3，因此适用于包括GSM、CDMA、W-CDMA和
模拟器件公司(ADI)推出一款用于蜂窝手机的射频(RF)功率检测器——AD8312。该器件帮助制造商在减小系统尺寸的同时进一步提高产品性能。AD8312采用小型6引脚1mm×1.5mm芯片级封装(WLCSP)封装，电路板(PCB)占用面积仅为其它解决方案的2/3，因此适用于包括GSM、CDMA、W-CDMA和
