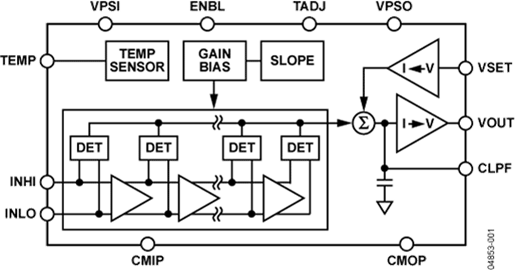

AD8318可以配置成向功率放大器等VGA提供控制电压，或提供VOUT引脚的测量输出。因为输出可以用于控制器应用，所以宽带噪声极低。在这种模式下，设定点控制电压作用于VSET引脚。经过RF放大器的反馈环路通过VOUT实现闭合，其输出将放大器的输出调节至与VSET相对应的幅度。AD8318可通过VOUT引脚提供0 V至4.9 V输出，适合控制器应用。作为测量器件，VOUT引脚在外部与VSET相连，以产生输出电压V(OUT)，它是RF输入信号振幅的线性dB减函数。
对数斜率标称值为-25 mV/dB，但可以通过将VOUT的反馈电压调整至VSET接口进行调整。用INHI输入时，截距为20 dBm(re: 50 欧姆，CW输入)。这些参数非常稳定，不随电源电压和温度波动而变化。
AD8318采用SiGe双极性IC工艺制造，并采用4 mm ×4 mm、16引脚LFCSP封装，工作温度范围为-40°C至+85°C。
应用
数据手册，Rev. B，4/07
AD8318的典型应用电路如图所示。AD8318是专为测量高达8GHz的射频功率而设计的，因此保持IN+、IN-引脚之间及各功能单元电路的绝缘性至关重要。AD8318的正电源端UPSI、UPSO必须接相同的电压，由UPSI端为输入电路提供偏置电压，由UPSO端为UOUT端的低噪声输出驱动器提供偏置电压。AD8318内部还有一些独立的公共地。
AD8318的典型应用电路如图所示。AD8318是专为测量高达8GHz的射频功率而设计的，因此保持IN+、IN-引脚之间及各功能单元电路的绝缘性至关重要。AD8318的正电源端UPSI、UPSO必须接相同的电压，由UPSI端为输入电路提供偏置电压，由UPSO端为UOUT端的低噪声输出驱动器提供偏置电压。AD8318内部还有一些独立的公共地。
AD8318的典型应用电路如图所示AD8318是专为测量高达8GHz的射频功率而设计的，因此保持IN+、IN-引脚之间及各功能单元电路的绝缘性至关重要。AD8318的正电源端UPSI、UPSO必须接相同的电压，由UPSI端为输入电
被测射频功率信号通过定向耦合器、衰减器，加到AD8318的输入端。AD8318的设定电压取自数／模转换器(DAC)。从AD8318的UOUT输出的增益控制电压，用来控制VGA(或VVA)的
电路功能与优势本文所述电路利用一个VGA(ADL5330)和一个对数检波器(AD8318)提供闭环自动功率控制。由于AD8318具有较高的温度稳定性，而且AD8318 RF检波器可确保ADL5330 VGA的输出端具有同样水平的温度稳定性，因此该电路在整个温度范围都能保持稳定。AD8318与A
被测射频功率信号通过定向耦合器、衰减器，加到AD8318的输入端。AD8318的设定电压取自数／模转换器(DAC)。从AD8318的UOUT输出的增益控制电压，用来控制VGA(或VVA)的输出功率。
被测射频功率信号通过定向耦合器、衰减器，加到AD8318的输入端。AD8318的设定电压取自数／模转换器(DAC)。从AD8318的UOUT输出的增益控制电压，用来控制VGA(或VVA)的输出功率。
本文以美国ADI公司的AD8318单片射频功率测量芯片为核心，设计了基于对数放大器检测方法的射频功率测量电路，该方法具有动态范围大，频率范围广，精度高和温度稳定性好的特点。
本文以美国ADI公司的AD8318单片射频功率测量芯片为核心，设计了基于对数放大器检测方法的射频功率测量电路，该方法具有动态范围大，频率范围广，精度高和温度稳定性好的特点。1
